Un cliente contactó con EFSVALVES para una aplicación exigente de válvula de seguridad de presión (PSV) destinada a un main vent header conectado a un sistema RTO.
A primera vista, la consulta no parecía extrema. La presión de servicio era baja, el fluido era gas y el proceso no correspondía a un recipiente a presión convencional de alta presión.
El verdadero reto era distinto: definir una solución de alivio capaz de manejar un caudal de gas significativo a muy baja presión, manteniendo al mismo tiempo una estanqueidad fiable en un proceso conectado a equipos aguas abajo.
Este es el tipo de servicio en el que una selección estándar de válvula de seguridad puede no ser suficiente. El concepto final debe revisarse junto con las condiciones de proceso, el perfil de presión aguas abajo, el requisito de estanqueidad y las necesidades documentales del proyecto.
Contexto Del Proyecto

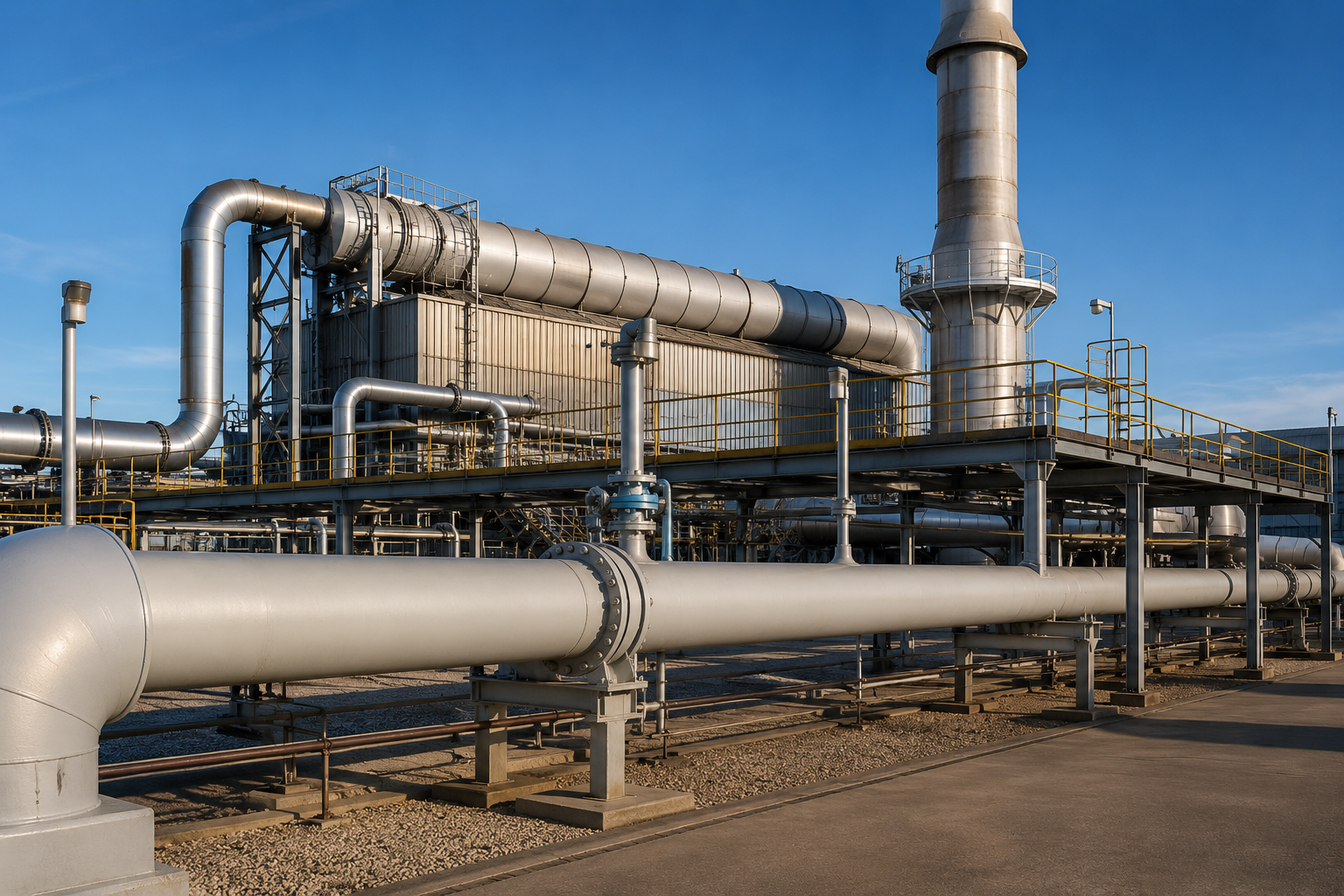

La aplicación correspondía a una línea de venteo de gas conectada a una unidad RTO. El servicio combinaba varios factores relevantes:
- main vent header conectado a un sistema RTO
- servicio gas, nitrógeno con trazas de COV
- presión de operación muy baja
- requisito de alto caudal de gas
- necesidad de estanqueidad fiable
- sensibilidad a las condiciones de presión aguas abajo
- requisitos de inspección, ensayos y documentación de proyecto
El cliente necesitaba algo más que un elemento de catálogo. El servicio requería un concepto de PSV adaptado al comportamiento real del proceso.
Los Retos Técnicos
En aplicaciones de alivio de gas a baja presión, la dificultad suele estar menos visible. La presión puede ser baja, pero el caudal volumétrico puede ser considerable. Con una presión diferencial disponible limitada, el área de paso requerida aumenta y el equipo debe funcionar de forma estable y previsible.
| Reto | Relevancia técnica |
|---|---|
| Alto caudal a muy baja presión | La combinación de caudal de gas, densidad, presión diferencial disponible y pérdidas del sistema se vuelve crítica. |
| Estanqueidad fiable | Pequeñas fugas a través de la válvula de seguridad pueden afectar al control de emisiones, la estabilidad del proceso, la estrategia de inertización o la operación de la planta. |
| Posible interacción con equipos aguas abajo | Un sistema RTO puede introducir variaciones de presión, tiro inducido, condiciones de arranque, secuencias de parada o escenarios transitorios. |
| Estabilidad de la válvula de seguridad | Una baja presión de tarado, un alto caudal de gas, las pérdidas en la entrada y la interacción aguas abajo pueden afectar al comportamiento de la válvula. |
El objetivo no era solo aportar capacidad de alivio suficiente, sino definir una solución técnicamente coherente para un escenario exigente de gas a baja presión.
Enfoque De EFSVALVES
EFSVALVES analizó la consulta como un proyecto completo, no simplemente como una solicitud de válvula.
El trabajo se centró en entender el contexto completo: qué tipo de proceso debía protegerse, qué caudal de gas debía aliviarse, por qué la estanqueidad era importante, si los equipos aguas abajo podían influir en el comportamiento de la PSV y qué necesidades de inspección, ensayos y documentación tendría el proyecto.
Concepto Propuesto Y Ejecución Del Proyecto
EFSVALVES propuso una solución de válvula de seguridad de gran diámetro y baja presión, adaptada al servicio de gas de alto caudal.
El concepto tuvo en cuenta varios puntos:
- gran capacidad de alivio a muy baja presión de tarado
- estanqueidad fiable para un servicio gas con trazas de COV
- diseño robusto del cuerpo
- soporte documental completo del proyecto
Según los requisitos del proyecto, EFSVALVES puede coordinar ensayos de presión de tarado, verificación de estanqueidad del asiento, inspección dimensional y visual final, soporte al plan de inspección y ensayos, certificados de materiales, fichas técnicas, planos y gestión de documentación de proveedor.
Conclusión Técnica
Baja presión no siempre significa ingeniería PSV sencilla.
Cuando un proceso combina baja presión, alto caudal de gas, estanqueidad fiable y posible interacción con equipos aguas abajo en vent headers, sistemas RTO, líneas de tratamiento de COV, conexiones a antorcha o scrubber, sistemas relacionados con vacío o redes de gas de baja presión, la selección debe revisarse con cuidado.
La mejor pregunta no es solo “¿qué tamaño de válvula de seguridad se necesita?”, sino “¿cómo se comportará la válvula de alivio de presión en el proceso real?”
En aplicaciones complejas de alivio de presión, la válvula es solo una parte de la solución. Entender el proceso, los requisitos documentales y las necesidades de inspección es lo que marca la diferencia.
