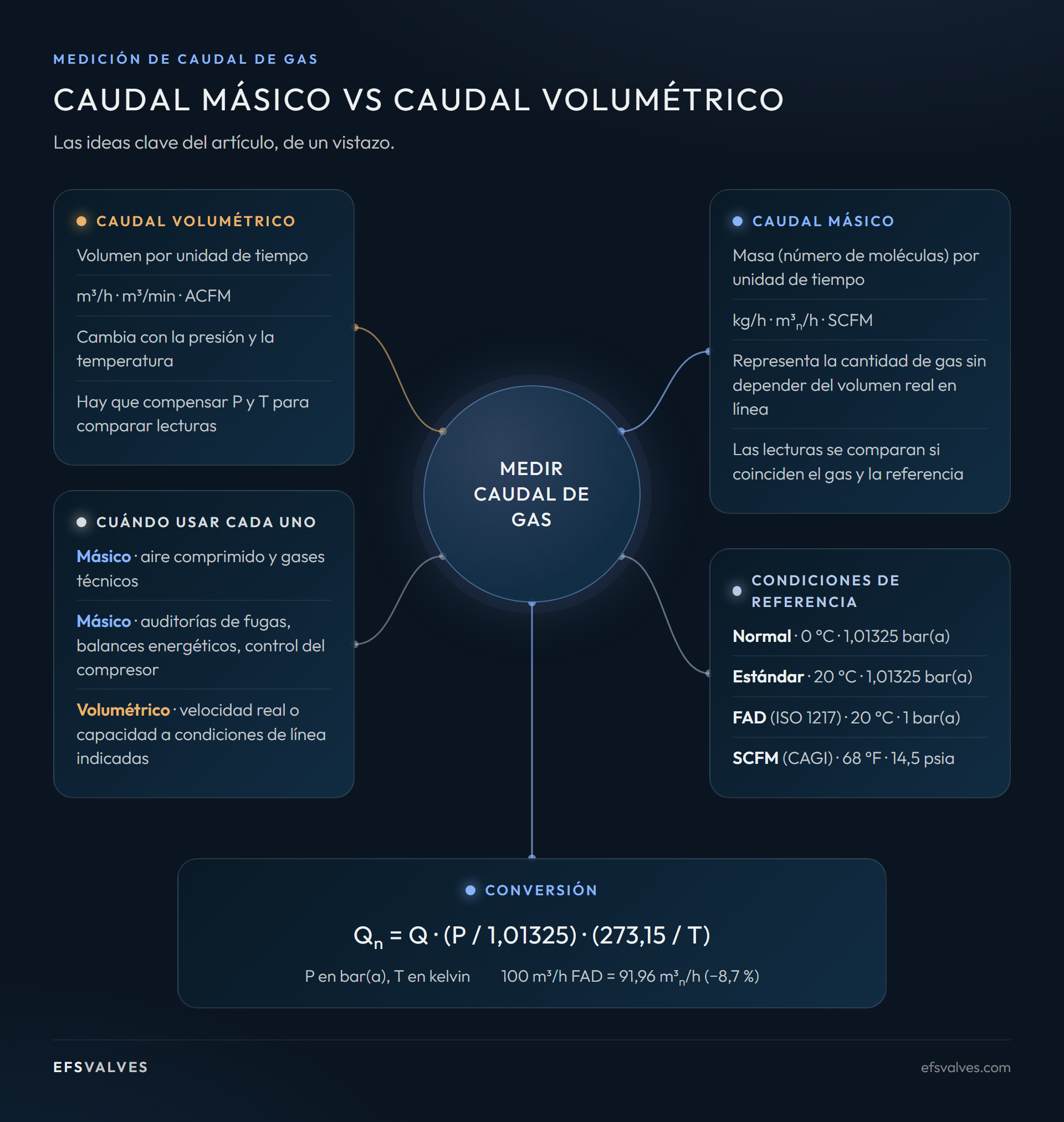

El caudal másico y el caudal volumétrico describen un mismo fluido en movimiento desde dos perspectivas distintas. Uno mide cuánta masa atraviesa un punto por unidad de tiempo; el otro, cuánto volumen ocupa ese fluido por unidad de tiempo. Esta diferencia es especialmente importante en gases, porque su volumen cambia con la presión y la temperatura, mientras que la masa se conserva.
¿Qué es el caudal volumétrico?
El caudal volumétrico, normalmente representado por Q, es el volumen de fluido que atraviesa una sección de tubería por unidad de tiempo. Algunas unidades habituales son m³/h, l/min, ft³/min y CFM.
En líquidos y bajo condiciones de proceso ordinarias, la densidad suele variar poco y el caudal volumétrico resulta una medida directa y práctica. En gases, sin embargo, una misma cantidad ocupa menos volumen cuando aumenta la presión y más volumen cuando aumenta la temperatura. Por eso, un valor en m³/h o CFM queda incompleto si no se indica su base de presión y temperatura.
¿Qué es el caudal másico?
El caudal másico, representado por ṁ, es la masa que atraviesa una sección por unidad de tiempo. Se expresa habitualmente en kg/h, kg/s, t/h o lb/h. Como la masa no depende del espacio ocupado por el fluido, esta magnitud es especialmente útil en balances de materia, dosificación, consumo y procesos donde la cantidad suministrada debe ser comparable aunque cambie la densidad del gas.
Medir masa no significa que puedan ignorarse la presión, la temperatura o la composición. Estas variables siguen afectando a las propiedades del fluido y a la idoneidad, rango y precisión de la tecnología de medición. La ventaja es que el resultado se expresa directamente como masa y no como un volumen sin corregir.
Relación entre masa, volumen y densidad
La relación fundamental es:
ṁ = ρ × Q
donde ṁ es el caudal másico, ρ es la densidad del fluido en las condiciones aplicables y Q es el caudal volumétrico. La ecuación explica por qué no se puede convertir un volumen en masa sin conocer —o medir— la densidad.

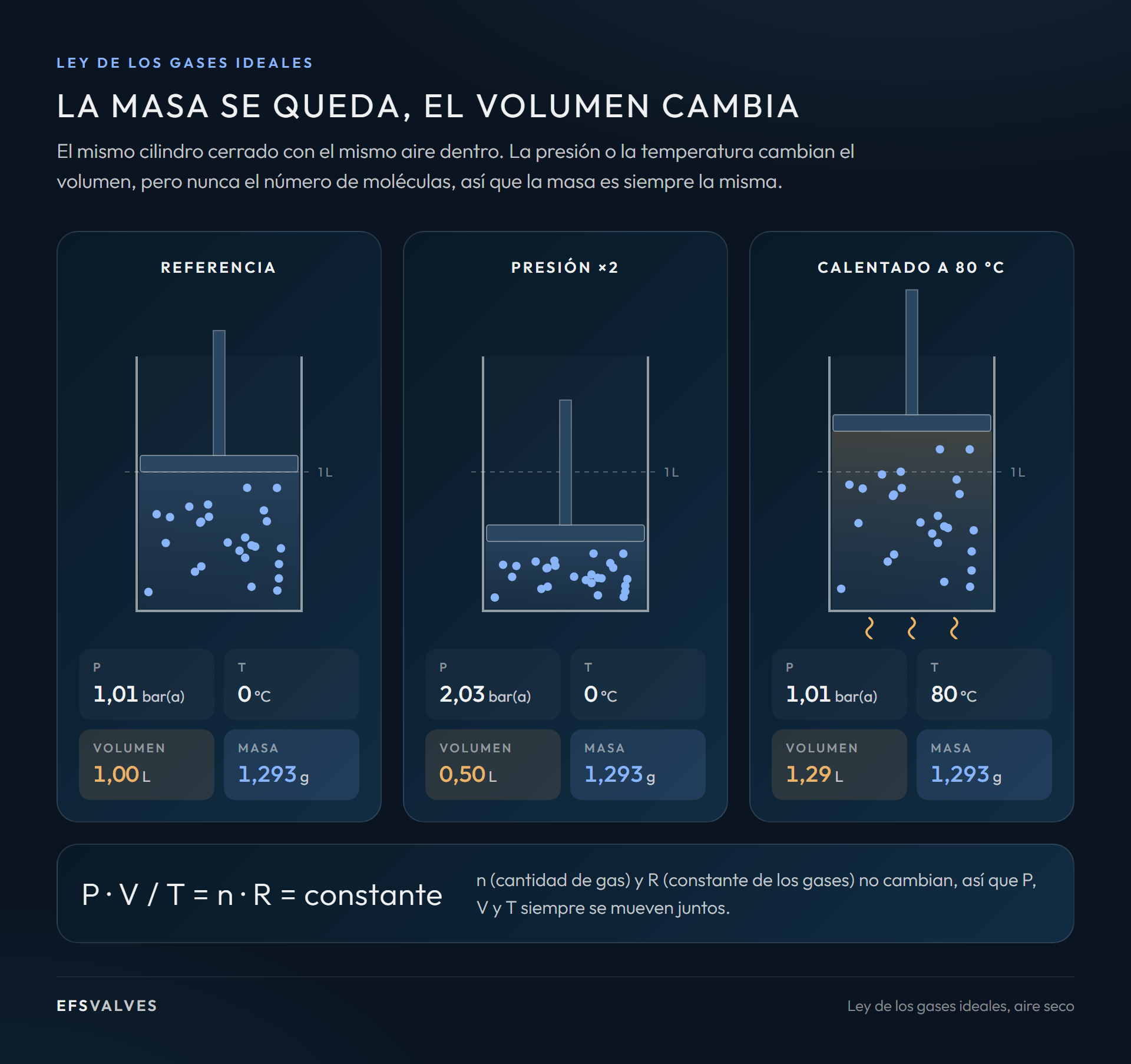

En un gas, la densidad depende principalmente de la presión absoluta, la temperatura absoluta y la composición. Si cualquiera de ellas cambia, también cambia la masa contenida en un metro cúbico real.
¿Por qué un mismo gas puede dar lecturas volumétricas distintas?

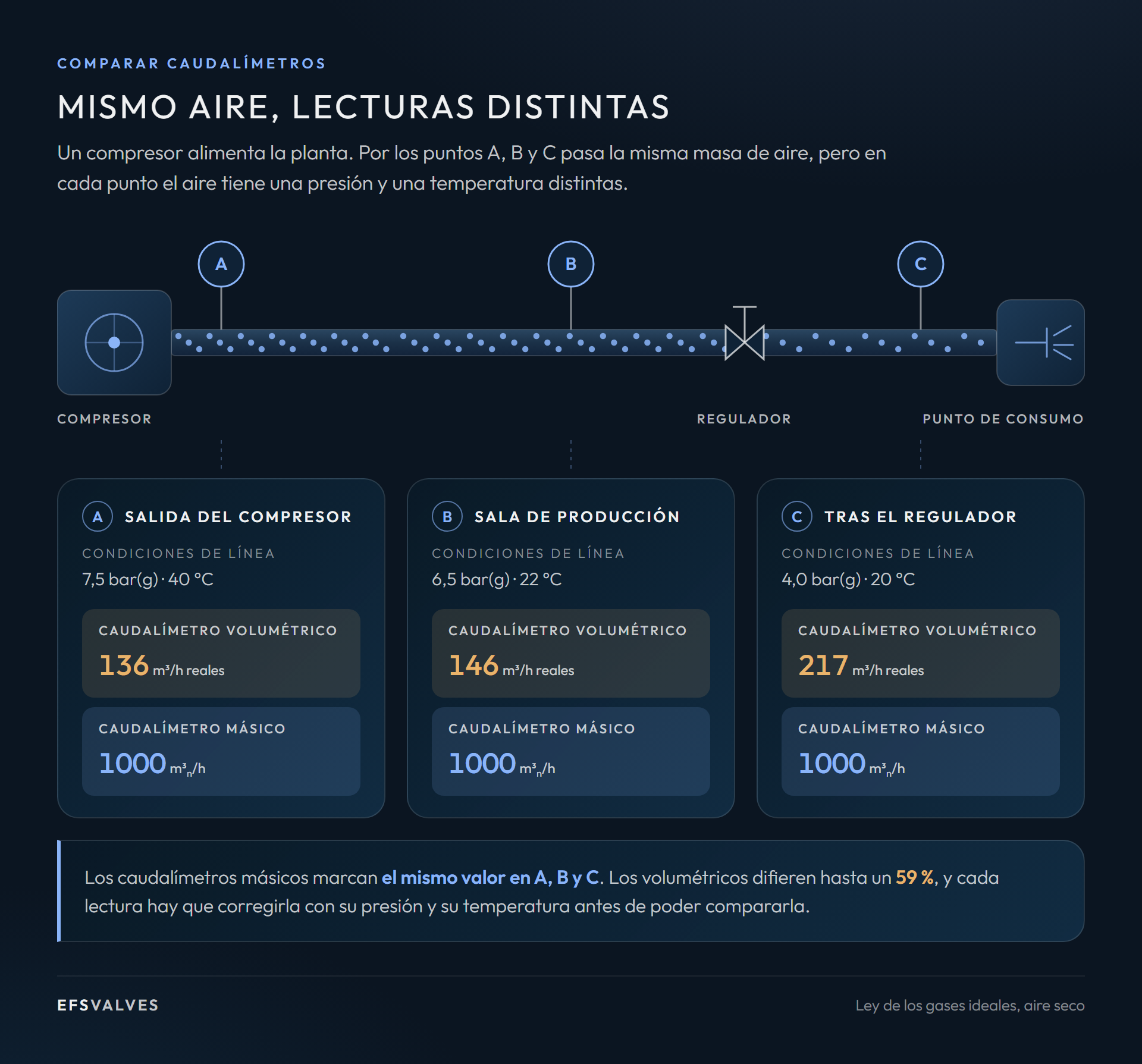

Imaginemos la misma masa de gas circulando por dos puntos de una instalación. En la zona de mayor presión está comprimida y ocupa menos volumen. Después de una reducción de presión, el gas se expande y ocupa más. Los valores reales en m³/h pueden ser diferentes aunque el caudal másico no haya cambiado.
No existe una contradicción entre ambas mediciones: cada equipo describe el volumen en sus condiciones locales. Para compararlas hay que utilizar el mismo gas y la misma base de presión y temperatura, o convertir ambas lecturas a una condición de referencia común.
Caudal real, normal y estándar
El caudal volumétrico real se refiere al volumen en la presión y temperatura efectivas del punto de medida. Es útil para calcular velocidad en tubería, pérdida de carga y capacidad local.
El caudal volumétrico normal o estándar es una cantidad relacionada con la masa, expresada como el volumen que ocuparía el gas a una presión y temperatura de referencia. Unidades como Nm³/h, Sm³/h, SCFM o FAD solo son inequívocas cuando se indican esas condiciones y la base del gas.

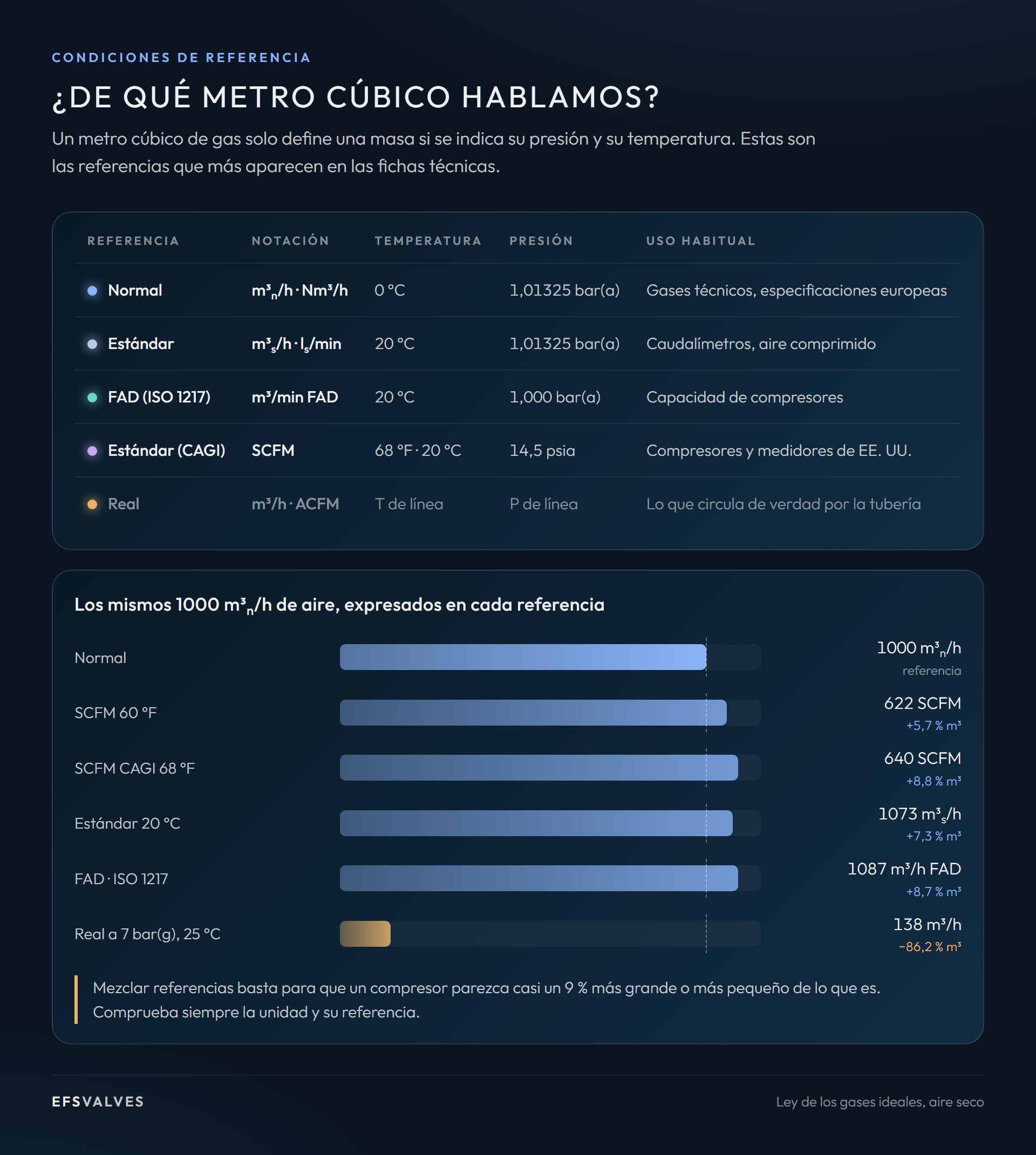

Entre las convenciones habituales están Normal a 0 °C y 1,01325 bar(a), Standard a 20 °C y 1,01325 bar(a), aire libre suministrado o FAD a 20 °C y 1,000 bar(a), y la referencia CAGI para aire comprimido a 68 °F y 14,5 psia. Una especificación puede adoptar otros valores; por eso, la etiqueta nunca debe sustituir a la temperatura y presión absoluta exactas.
Cómo convertir un caudal de gas
Para un gas seco y con la aproximación de gas ideal, el caudal volumétrico real puede convertirse a un volumen de referencia mediante:
Qref = Qreal × (Preal / Pref) × (Tref / Treal)
La presión debe ser absoluta y la temperatura debe expresarse en kelvin u otra escala absoluta. Para mayor precisión o condiciones no ideales también debe incluirse la relación de factores de compresibilidad:
Qref = Qreal × (Preal / Pref) × (Tref / Treal) × (Zref / Zreal)
Como ejemplo entre referencias, 100 m³/h expresados como FAD a 20 °C y 1,000 bar(a) equivalen aproximadamente a 91,96 Nm³/h a 0 °C y 1,01325 bar(a), suponiendo el mismo gas seco ideal. La conversión modifica el número de unidades de volumen, no la cantidad de gas.
¿Qué magnitud de caudal conviene utilizar?

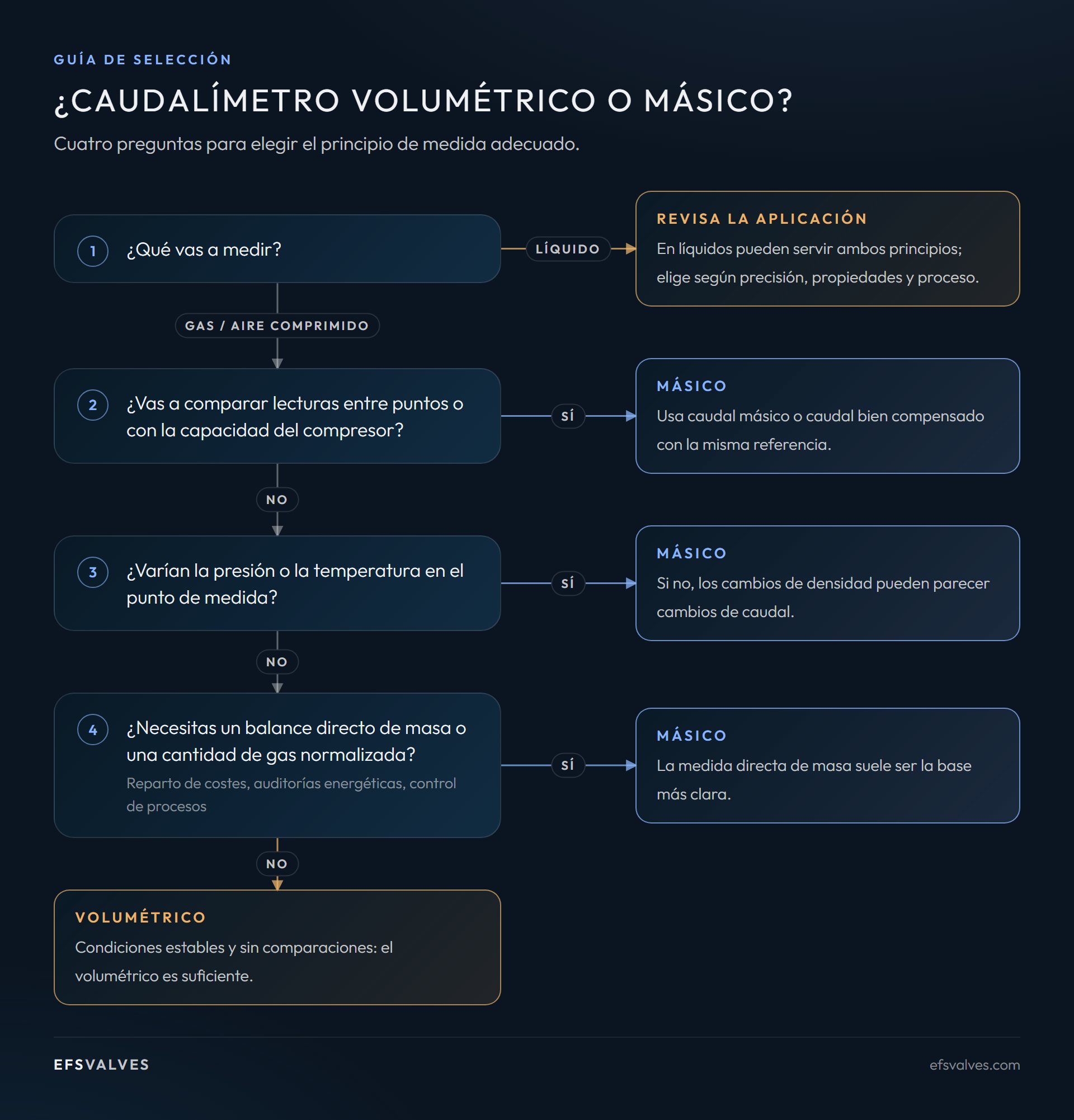

La elección debe partir del objetivo de ingeniería:
- Utiliza caudal másico para balances de materia, dosificación, consumo o transferencia cuando importa la cantidad de materia.
- Utiliza caudal volumétrico real para velocidad, capacidad local y pérdida de carga en condiciones de operación conocidas.
- Utiliza caudal normal o estándar para comparar cantidades de gas sobre una misma referencia declarada.
La tecnología del instrumento es una decisión adicional. Deben revisarse la fase y composición del fluido, los caudales mínimo y máximo, presión, temperatura, rango, precisión, pérdida de carga, perfil de instalación y mantenimiento. Tanto los principios basados en masa como los basados en volumen pueden ser válidos para líquidos y gases si se seleccionan correctamente.
Qué indicar en una hoja de datos o RFQ
- Composición y fase del gas o líquido.
- Si el valor requerido es másico, volumétrico real o volumétrico de referencia.
- Caudal mínimo, normal y máximo.
- Presión y temperatura de operación y de diseño.
- Temperatura y presión absoluta exactas de referencia para Nm³/h, Sm³/h, SCFM o FAD.
- Precisión, rango, conexión y restricciones de instalación.
Cuando la magnitud, las unidades y las condiciones de referencia se indican de forma explícita, los valores de caudal se vuelven comparables y se reduce mucho el riesgo de seleccionar o dimensionar equipos a partir de datos incompatibles.
