Este caso de éxito se presenta de forma anonimizada. Se han omitido o generalizado los datos del cliente y la información específica del proyecto. Determinados detalles de diseño, control e integración no se divulgan para proteger la ingeniería y el conocimiento técnico propios.
Una planta petroquímica necesitaba sustituir un sistema de protección contra sobrepresiones que llevaba en servicio desde principios de la década de 1970. El principio de funcionamiento seguía siendo válido, pero la obsolescencia de los controles analógicos, la disponibilidad futura de componentes y unas necesidades de mantenimiento cada vez mayores hacían necesaria su modernización.
El reto no consistía simplemente en instalar otra válvula de seguridad. EFSVALVES debía conservar la filosofía de protección ya contrastada e incorporar instrumentación actual, accionamiento eléctrico inteligente, materiales aptos para alta temperatura y una arquitectura mantenible a largo plazo.
Antecedentes del proyecto
El equipo existente combinaba una válvula de seguridad de presión (PSV) con actuación asistida eléctricamente y control analógico. Tras varias décadas de servicio fiable, reproducir una tecnología ya obsoleta habría añadido riesgos de mantenimiento y suministro de repuestos.
El proyecto se planteó, por tanto, como una modernización de una instalación existente: mantener la filosofía de protección requerida, sustituir los elementos de control obsoletos y configurar un sistema que pudiera seguir siendo mantenible durante una vida útil prolongada.
| Requisito del proyecto | Implicación técnica |
|---|---|
| Condición de servicio de 190 barg | Era necesario verificar la plataforma de válvula, la envolvente a presión y el conjunto integrado para un servicio petroquímico exigente. |
| Temperatura de hasta 500 °C | La selección de materiales y los componentes críticos exigían un estudio específico para alta temperatura. |
| Actuación controlada por presión | La válvula debía responder a una condición de proceso definida a través de la arquitectura de control de la planta. |
| Protección mecánica independiente | La función de la PSV por resorte debía permanecer disponible con independencia de la vía de control digital. |
| Mantenibilidad a largo plazo | Desde el inicio se contemplaron piezas de desgaste, componentes de control, documentación, formación y asistencia futura. |
Por qué no bastaba una PSV de catálogo
La presión y la temperatura eran solo una parte del problema. El nuevo conjunto debía comunicarse con el sistema de control de la planta y, al mismo tiempo, conservar una respuesta mecánica independiente si no se producía la apertura controlada o la presión seguía aumentando.
No era suficiente seleccionar una PSV estándar para alta temperatura y añadirle un actuador eléctrico. El comportamiento de la válvula, la integración del actuador, la instrumentación de presión, los requisitos de atmósferas explosivas, los materiales, la lógica de control y la protección mecánica debían evaluarse como un único sistema.
EFSVALVES desarrolló una solución a medida a partir de tecnologías y plataformas ya validadas:
Instrumentación de presión + PSV para alta temperatura adaptada + accionamiento eléctrico inteligente ATEX + protección mecánica independiente + mando manual

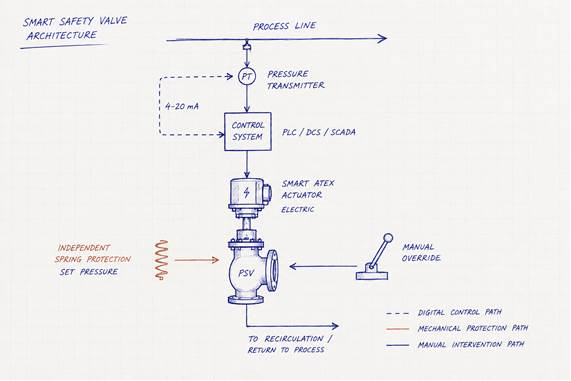

Arquitectura de la válvula de seguridad inteligente

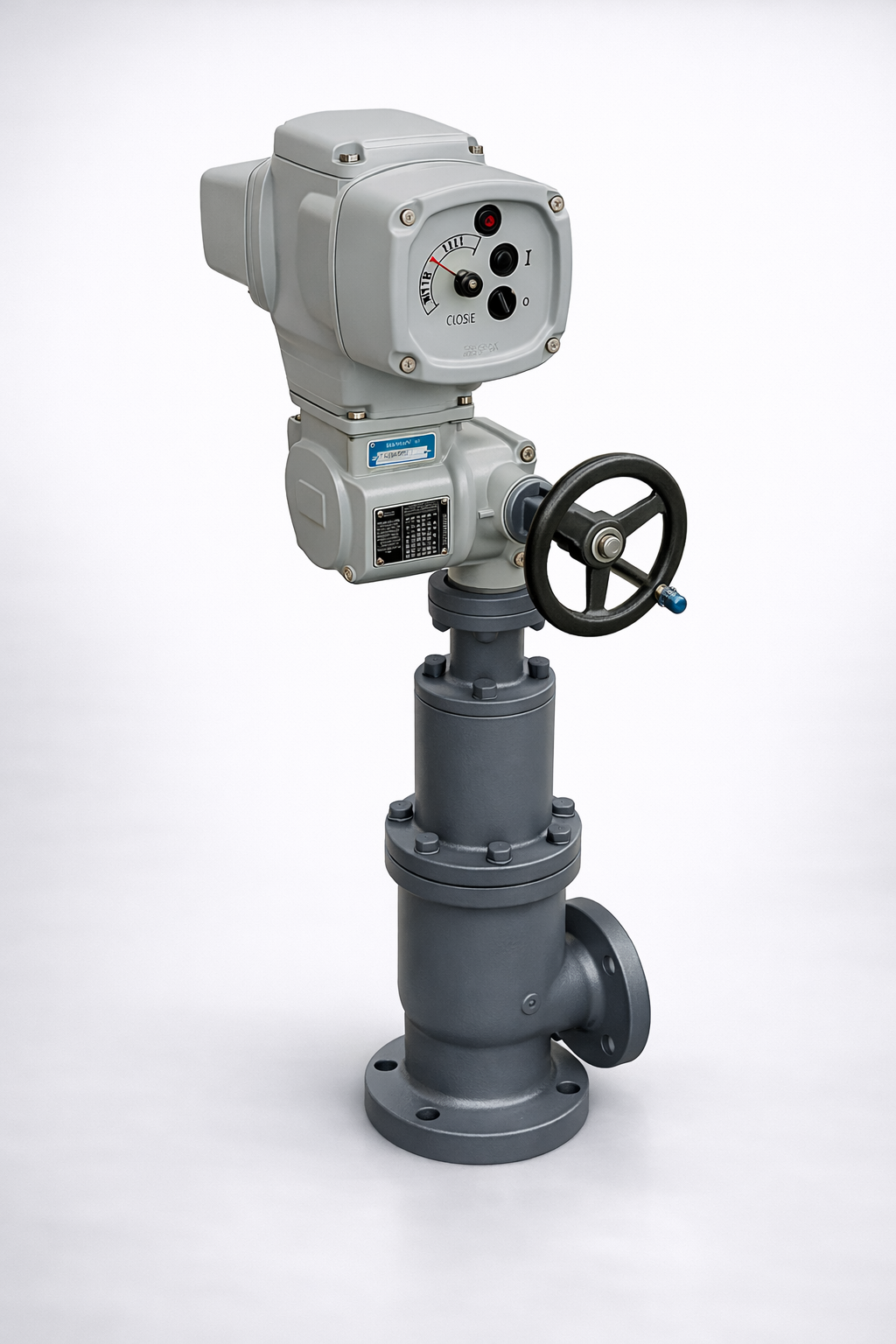

La solución se desarrolló sobre la plataforma EF1415, conforme a los principios de diseño API 526 y a los requisitos de ASME Sección VIII. Para esta aplicación, la PSV se adaptó al servicio severo a alta temperatura y se integró con instrumentación de presión y un actuador eléctrico inteligente apto para la zona clasificada.
El resultado no fue una configuración estándar, sino una válvula de seguridad inteligente en la que el control digital, la protección convencional por resorte y la actuación manual cumplen funciones complementarias dentro de una misma arquitectura.
Control digital
Un transmisor mide la presión de proceso y envía la señal al sistema de control de la planta. Cuando se alcanza la condición definida, el sistema ordena al actuador eléctrico inteligente ATEX que accione la PSV.
Protección mecánica independiente
La PSV conserva su función mecánica independiente. Si la apertura controlada no se produce o la presión continúa aumentando, el mecanismo por resorte sigue disponible para actuar a su presión de tarado mecánica.
Mando manual
El mando manual aporta una vía adicional de actuación directa sobre la válvula cuando es necesaria una intervención local.
Actuación controlada sin perder la independencia mecánica
La separación entre la vía de actuación controlada y la vía de protección independiente fue uno de los principios fundamentales del proyecto.
| Vía funcional | Secuencia |
|---|---|
| Control digital | Presión de proceso → transmisor de presión → sistema de control → actuador inteligente ATEX → apertura controlada |
| Protección mecánica | Presión de proceso → PSV por resorte → protección mecánica frente a sobrepresión |
| Intervención manual | Mando manual local → actuación directa sobre la válvula cuando se requiere |
La descarga de la PSV retorna al proceso por la línea de recirculación correspondiente. El objetivo no era convertirla en una válvula de control convencional ni sustituir la protección mecánica por electrónica, sino combinar una actuación inteligente controlada con una protección mecánica independiente en una arquitectura diseñada específicamente para esta función.
Ingeniería para servicio a 500 °C
La automatización inteligente era solo una parte de la solución. La propia PSV debía trabajar en condiciones petroquímicas severas, con hasta 190 barg y 500 °C.
La plataforma EF1415 se adaptó mediante aceros aleados para alta temperatura y materiales especiales seleccionados en componentes críticos. La elección tuvo en cuenta los efectos combinados de la presión y la temperatura, la fiabilidad mecánica, la vida útil prevista y las futuras operaciones de inspección y mantenimiento. Las calidades concretas y las especificaciones internas forman parte de la ingeniería del proyecto y no se divulgan.
Mantenibilidad e integración digital futura
Un sistema que había funcionado durante décadas no debía sustituirse por una solución pensada únicamente para la electrónica disponible hoy. Por ello se analizaron desde el principio la sustitución futura de los componentes de control y actuación, las piezas de desgaste, los repuestos, la documentación de mantenimiento, las necesidades de servicio y la formación.
El actuador inteligente ATEX ofrece además señales de instrumentación y estado, incluida realimentación de 4–20 mA, integrables en entornos PLC, DCS o SCADA. Esto permite preparar la monitorización remota y la gestión digital de activos sin hacer depender de la conectividad la protección mecánica independiente.
Pruebas y validación
La válvula de seguridad inteligente se validó como un sistema integrado, no como la suma aislada de válvula, actuador e instrumentación. Las pruebas funcionales revisaron la interacción entre la actuación digital, la protección mecánica independiente y la intervención manual.
El cliente participó en etapas clave, incluida la inspección y el montaje final, para contrastar la configuración terminada tanto con la filosofía de funcionamiento de la instalación original como con las necesidades futuras de la planta.
Resultado del proyecto
El sistema de protección, fiable pero tecnológicamente obsoleto, fue sustituido por una arquitectura moderna que integra instrumentación de presión, tecnología EF1415 para alta temperatura, accionamiento eléctrico inteligente ATEX, apertura controlada por presión, protección mecánica independiente por resorte, mando manual y capacidad de monitorización.
El proyecto demuestra que es posible modernizar un sistema petroquímico de protección contra sobrepresiones sin renunciar al principio mecánico independiente que aportaba fiabilidad a la instalación original.
No todos los requisitos industriales se resuelven con un producto de catálogo. EFSVALVES desarrolla configuraciones a medida a partir de plataformas de válvula contrastadas, adaptando materiales, instrumentación, automatización y filosofía de protección a cada aplicación.
Preguntas frecuentes
¿Puede combinarse una PSV por resorte con un actuador eléctrico ATEX?
Sí, en aplicaciones diseñadas específicamente para ello. La PSV, el actuador, los requisitos de control y la filosofía de protección mecánica deben evaluarse como un conjunto.
¿Una PSV automatizada puede conservar una protección mecánica independiente?
Sí. En esta aplicación, el accionamiento eléctrico controlado y la protección mecánica por resorte realizan funciones separadas, por lo que la vía de protección no depende del control digital.
¿Puede trabajar una PSV a 500 °C en servicio petroquímico?
Es posible cuando el diseño de la válvula, los materiales y la evaluación técnica se ajustan a la presión, la temperatura, el fluido y las especificaciones del proyecto.
¿La apertura controlada convierte la PSV en una válvula de control?
No. Una PSV actuada puede recibir una orden de apertura a partir de una señal de presión en una aplicación diseñada para ello, pero no equivale a una válvula de control modulante convencional. Las funciones de control y protección deben analizarse por separado.
¿Puede modernizarse un sistema de seguridad obsoleto?
Sí, siempre que se estudie la aplicación. La filosofía de protección existente puede conservarse y actualizarse mediante tecnología actual de válvulas, instrumentación y automatización.
