Este caso de éxito se presenta de forma anonimizada. No se divulgan el usuario final, la ubicación exacta de la planta ni las condiciones detalladas del proceso. Algunos datos se han generalizado para proteger la confidencialidad del cliente y de la ingeniería.
Una planta de procesos químicos del norte de África necesitaba sustituir varias válvulas de macho automatizadas que trabajaban con corrientes ácidas altamente corrosivas. La resistencia química era imprescindible, pero no era el único requisito.
Las nuevas válvulas también debían suministrarse como conjuntos neumáticos completos, garantizar el cierre mediante actuadores de retorno por muelle y, en los principales grupos DN80 y DN100, encajar en una tubería existente cuya distancia entre caras no coincidía con la configuración estándar.
Una configuración definida por la corrosión y la instalación existente
Las válvulas estaban destinadas a corrientes de proceso ácidas, incluidos servicios con ácido fosfórico y ácido sulfúrico a distintas concentraciones. Para los grupos principales DN80 y DN100 se seleccionó un cuerpo de acero inoxidable ASTM A351 CF3M con las superficies en contacto con el proceso recubiertas de PTFE.
El PTFE aportaba la protección química requerida, mientras que el cuerpo fundido en CF3M ofrecía otra ventaja decisiva: la flexibilidad de fabricación necesaria para reproducir la distancia entre caras no estándar de las válvulas existentes.
La construcción se eligió, por tanto, tanto por su comportamiento frente a medios corrosivos como por permitir desarrollar la sustitución alrededor de la instalación real, sin modificar la planta para alojar una válvula estándar.
La automatización formaba parte de la válvula
El cliente necesitaba accionamiento neumático completo. El actuador no podía seleccionarse únicamente a partir del diámetro nominal: se evaluaron los pares reales de maniobra de la válvula y se dimensionó el actuador de retorno por muelle para disponer de par de cierre suficiente en las condiciones especificadas.
La posición de seguridad estaba claramente definida: ante la pérdida de alimentación neumática, el actuador debía llevar la válvula a cierre.
| Elemento del conjunto | Función técnica |
|---|---|
| Actuador neumático de retorno por muelle | Aportar el par de maniobra y el cierre de seguridad requeridos. |
| Caja de finales de carrera | Indicar localmente y a distancia la posición de la válvula. |
| Regulador de presión de aire | Acondicionar y regular la alimentación neumática del actuador. |
| Accesorios de control neumático | Implementar la secuencia de operación y la acción por fallo especificadas. |

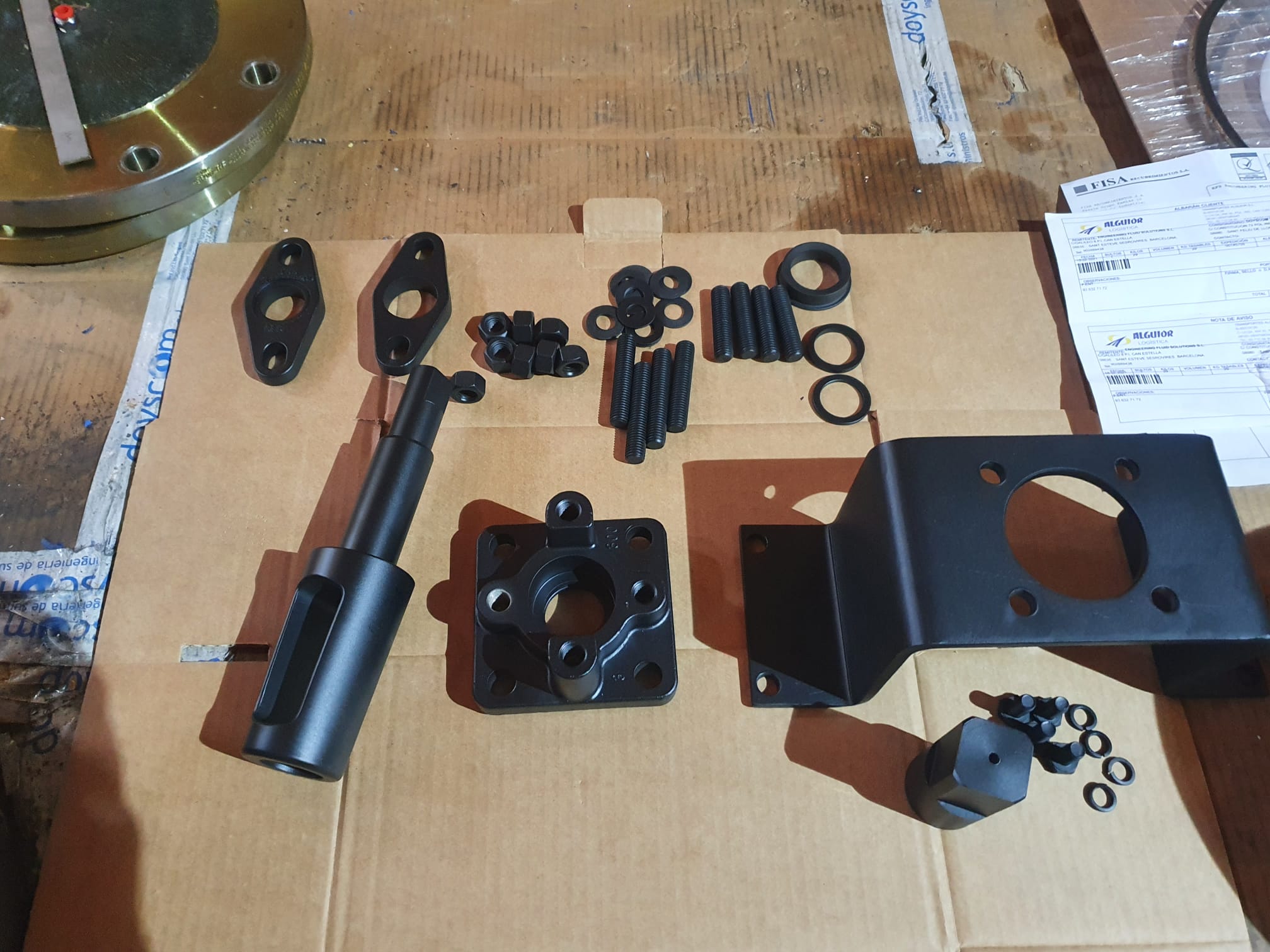

| Montaje mecánico completo | Integrar vástago, soporte, acoplamiento y actuador en un único conjunto. |
Al tratar la automatización como parte de la válvula, fue posible verificar conjuntamente el par, la salida del actuador, el montaje y la indicación de posición antes de enviar el equipo. El cliente recibió una válvula automatizada terminada, no componentes separados pendientes de integración en planta.
La tubería existente imponía otra restricción
La arquitectura elegida resolvía la compatibilidad química y la automatización, pero la modernización seguía teniendo una dificultad importante: las válvulas instaladas no compartían la distancia entre caras del reemplazo estándar.
En proyectos sobre instalaciones existentes, este aspecto suele infravalorarse. Una válvula puede tener el diámetro, la clase de presión, el material y la función correctos y seguir sin ser una sustitución viable si no cabe entre las bridas existentes.
Modificar las tuberías o incorporar piezas de transición en cada posición habría trasladado el problema a la obra. La cantidad de válvulas idénticas DN80 y DN100 permitió aplicar una solución repetible.
Cuando la cantidad justifica una fundición específica
El número de unidades permitió desarrollar una configuración de fundición específica para el proyecto. La distancia entre caras requerida se incorporó directamente al cuerpo y pudo repetirse en todo el grupo de válvulas.
Lo que podría haberse convertido en múltiples modificaciones individuales de tubería pasó a ser una solución de sustitución controlada y repetible. Esta es una idea importante en ingeniería de modernización: personalizar no siempre significa fabricar una unidad especial y costosa.
Para una sola válvula, una fundición dedicada puede no tener sentido. Cuando suficientes unidades comparten la misma necesidad dimensional, adaptar la fabricación puede resultar más práctico que modificar repetidamente la planta. En este proyecto, la cantidad cambió lo que era técnica y comercialmente razonable.
Del cuerpo CF3M al conjunto automatizado completo

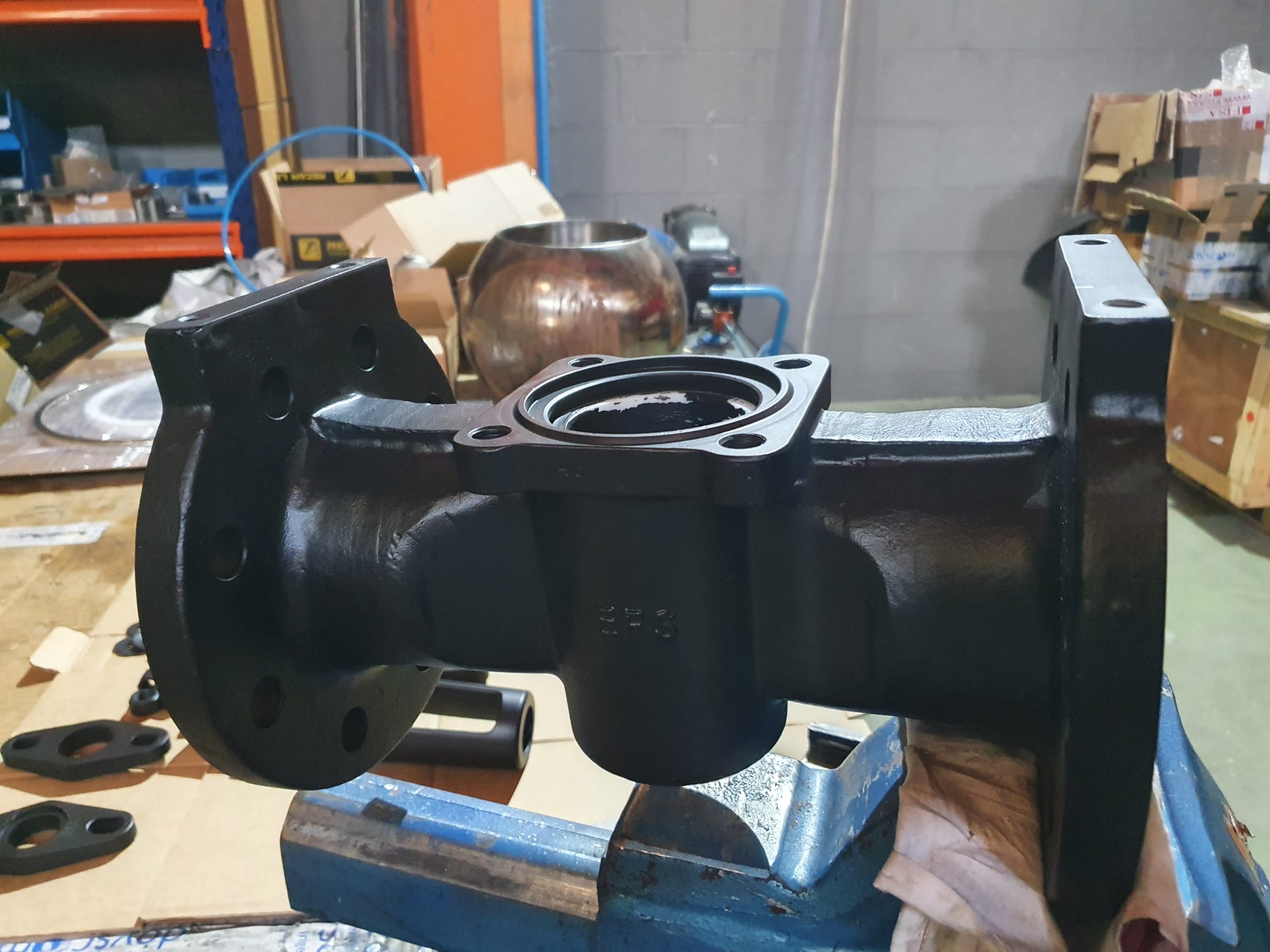

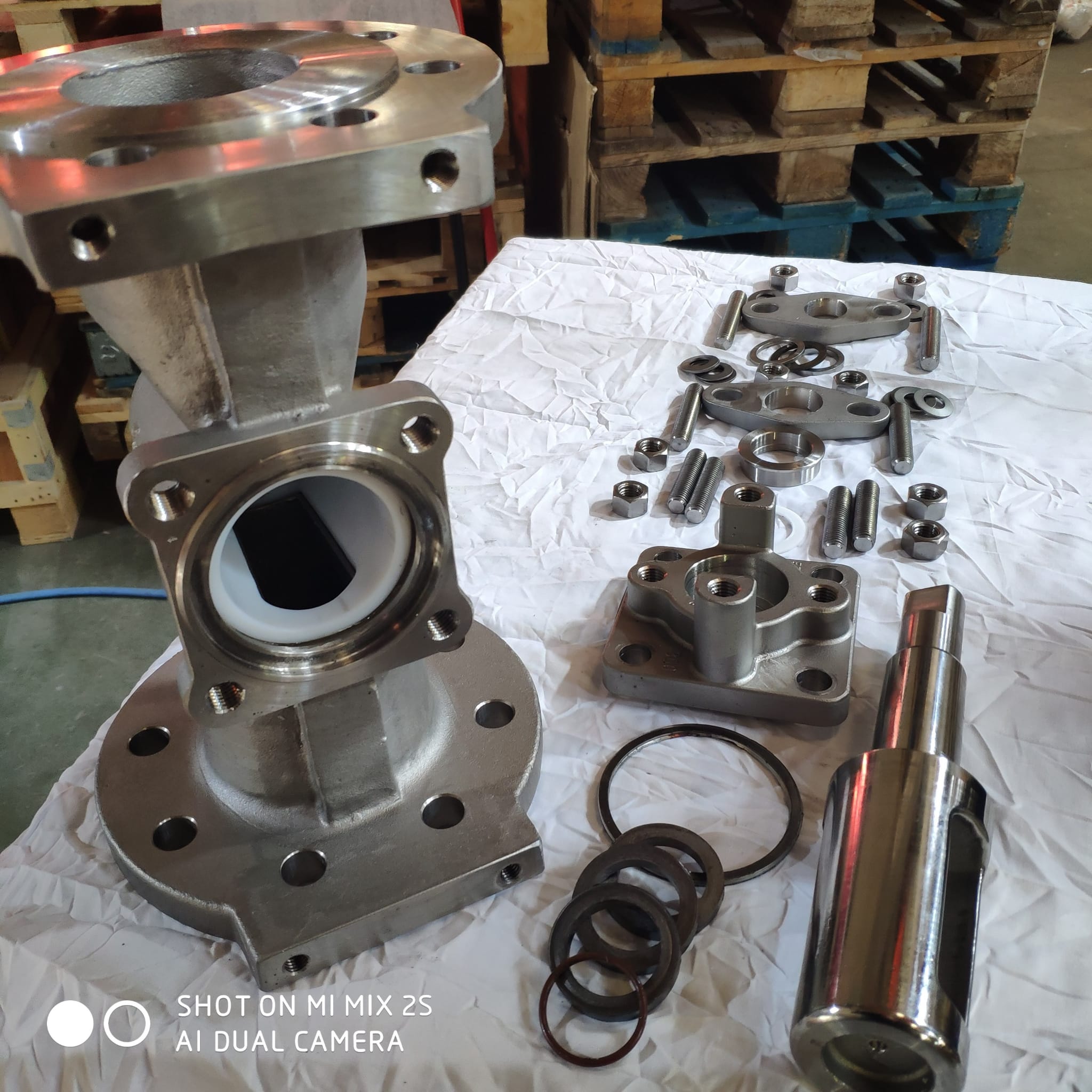

Las fases de taller muestran cómo se construyó la solución. El proceso comenzaba con el cuerpo metálico CF3M y la geometría específica del proyecto. A continuación, las superficies en contacto con el proceso se protegían mediante PTFE para el servicio ácido.

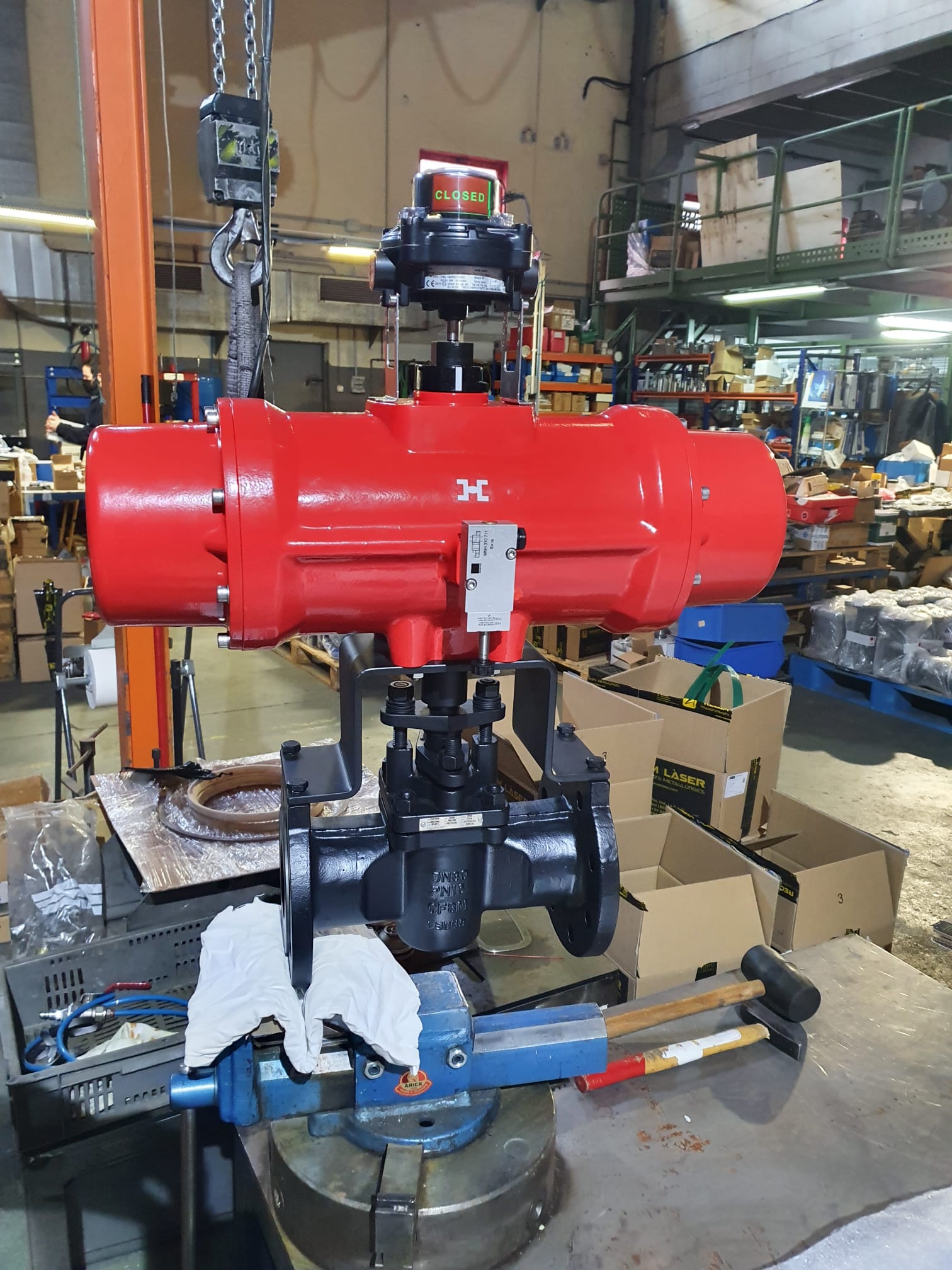

Una vez terminada la válvula, se integraba el paquete neumático: actuador seleccionado mediante el estudio de par, caja de finales de carrera, regulación de presión, accesorios de control y montaje mecánico.
El equipo final reunía requisitos que no podían abordarse por separado: compatibilidad química, protección mediante PTFE, par de maniobra, acción neumática de seguridad, accesorios de automatización y dimensiones físicas de la instalación.
Resultado del proyecto
La modernización proporcionó una solución repetible de válvulas de macho automatizadas, desarrollada alrededor de las condiciones reales del proceso y de la planta. Las principales unidades DN80 y DN100 combinaban construcción CF3M, superficies recubiertas de PTFE, accionamiento neumático de retorno por muelle y una distancia entre caras específica.
Las válvulas se suministraron como conjuntos completos, con los accesorios ya integrados y el actuador seleccionado para garantizar el cierre requerido. La incompatibilidad dimensional quedó resuelta en la propia válvula, sin trasladarla a la tubería.
Sustituir una válvula existente exige algo más que copiar su placa. Compatibilidad química, par de maniobra, posición de seguridad, automatización y dimensiones instaladas deben evaluarse conjuntamente.
Preguntas frecuentes
¿Por qué proteger con PTFE una válvula de macho CF3M?
El PTFE puede proteger las superficies expuestas a productos químicos agresivos. Su idoneidad depende del fluido, la concentración, la temperatura, la presión y la construcción de la válvula y debe verificarse para cada aplicación.
¿Por qué el actuador debe dimensionarse a partir del par de la válvula?
El actuador debe aportar salida suficiente para accionar la válvula real en las condiciones especificadas. En un sistema de retorno por muelle son especialmente importantes el par disponible durante el cierre y el movimiento requerido ante un fallo.
¿Qué puede incluir un conjunto automatizado de válvula de macho?
Puede incluir la válvula, el actuador neumático, la caja de finales de carrera, el regulador de presión, los accesorios de control y todo el montaje mecánico.
¿Puede fabricarse una válvula con una distancia entre caras no estándar?
En determinados proyectos, sí. La viabilidad depende del diseño, tamaño, clase de presión, geometría y cantidad. Un número suficiente de unidades idénticas puede justificar una fundición específica.
¿Qué debe comprobarse al sustituir válvulas de macho existentes?
Además del diámetro y la clase de presión, deben revisarse el fluido, la compatibilidad química, la distancia entre caras, las bridas, el par, la posición de seguridad y la automatización.
