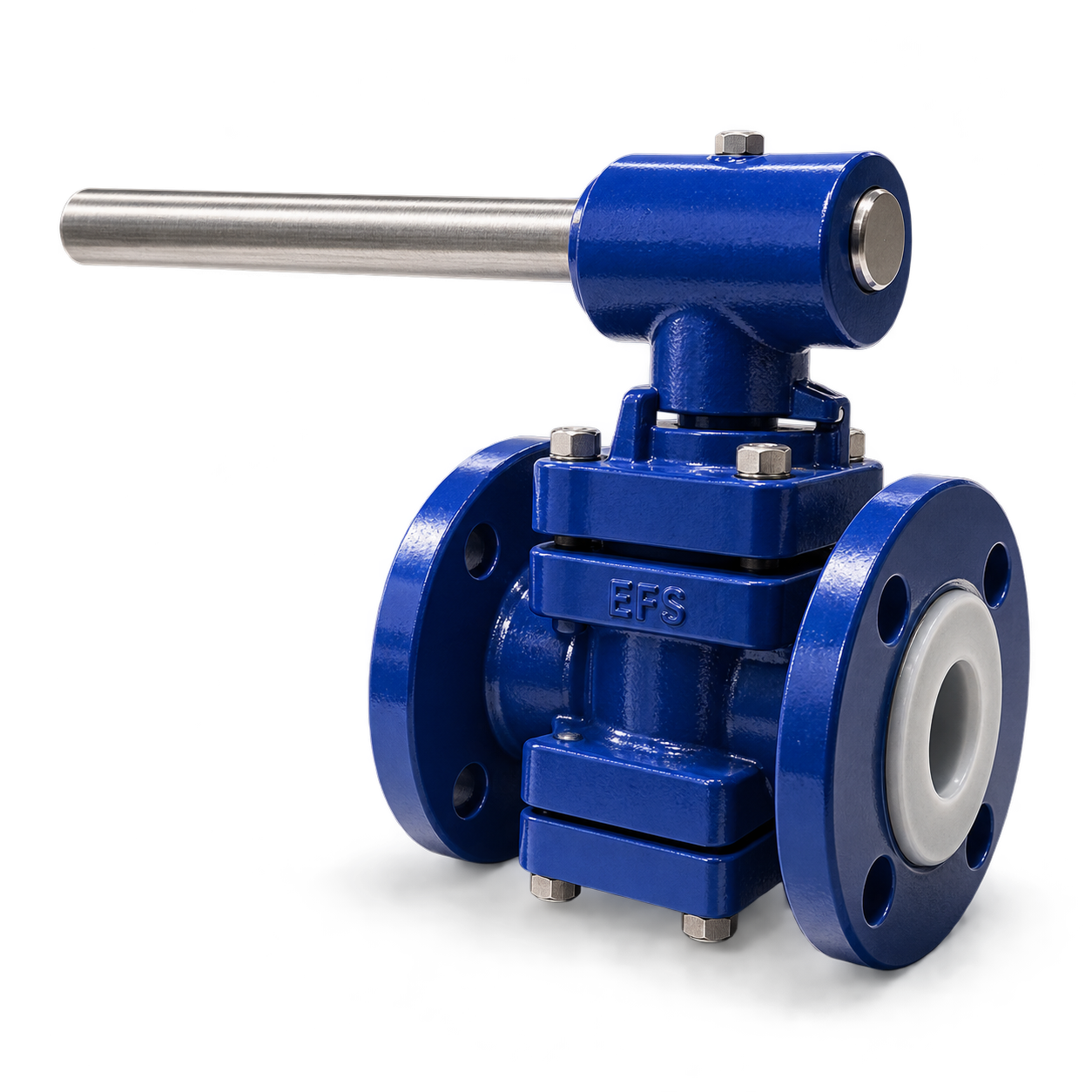

VANNE À BOISSEAU CONIQUE REVÊTUE PTFE
EF51
- Vanne à boisseau conique à brides revêtue PTFE pour fluides de procédé corrosifs et agressifs
- DN15 à DN300 (1/2" à 12") avec brides ASME Class 150, DIN PN10 et JIS 10K
- Manœuvre quart de tour par levier, réducteur, actionneur pneumatique ou électrique
Applications
Périmètre de service configuré
Eau de mer / Dessalement
Fluides corrosifs
Industrie chimique
Pétrochimie
Procédés chimiques
Traitement de l’eau
Key Specifications
DIAMÈTRES NOMINAUXDN15 à DN300 (1/2" à 12")
PRESSION DE SERVICE0,1 mbar à 16 bar
PLAGE DE TEMPÉRATUREEnv. -20 °C à +200 °C, selon les conditions de service
NORME DE CONCEPTIONAPI 599
OPTIONS DE BRIDESASME B16.5 Class 150 / DIN 2532 PN10 / JIS B2212 10K
LONGUEUR ENTRE FACESASME B16.10 / DIN 3202 / JIS B2002
MATÉRIAUX DU CORPSAcier carbone / Acier inoxydable
OPTIONS DE REVÊTEMENTPTFE / PFA / FEP / ETFE
TYPES DE MANŒUVRELevier / Réducteur / Actionneur pneumatique / Actionneur électrique
CONTRÔLE DU REVÊTEMENTEssai par étincelage à 14 kV
Related Articles
From Technical Blog
Robinets à tournant conique revêtus de PTFE pour moderniser une usine chimiqueComment sélectionner la bonne vanne à boisseau sphérique en alliage spécial pour service corrosifPeintures et revêtements industriels pour vannes : C3, C4, C5, DFT et Sa 2½ expliquésVanne à pointeau Super Duplex pour le dessalement et l’instrumentation haute pression
Read More Articles
Selection & RFQ Assistant
Help us identify the right solution
Demande guidée
Préparez une ligne de demande de prix technique avec les données de service, les conditions de dimensionnement, les accessoires et les documents.
01
Service
02
Procédé
03
Options
FAQs
Une vanne revêtue PTFE utilise une barrière fluoropolymère plus épaisse destinée à isoler du fluide de procédé les surfaces métalliques concernées.
Une vanne avec revêtement de surface en PTFE utilise une couche protectrice plus mince appliquée sur certaines surfaces.
Ces constructions ne sont pas équivalentes. La solution appropriée dépend du produit chimique, de sa concentration, de la température, de la pression et du niveau de protection anticorrosion requis.
Le PTFE, le PFA, le FEP et l'ETFE sont des fluoropolymères différents qui présentent des caractéristiques chimiques, thermiques et mécaniques distinctes.
L'EF51 peut être fournie avec un revêtement PTFE, PFA, FEP ou ETFE, selon la configuration requise.
Le revêtement doit donc être choisi en fonction du fluide de procédé, de sa concentration, de la température, de la pression et des conditions réelles de service.
Les deux types de vannes peuvent assurer un isolement quart de tour avec une barrière fluoropolymère pour les services corrosifs, mais leurs géométries internes sont différentes.
Le choix doit tenir compte du fluide de procédé, des conditions de service, de la spécification de tuyauterie, des exigences d'actionnement et des préférences du projet.
Une vanne à boisseau revêtue telle que l'EF51 utilise un passage revêtu de fluoropolymère pour former une barrière chimique entre le fluide de procédé et les surfaces métalliques concernées.
Une vanne à boisseau à chemise utilise une chemise PTFE faisant partie du système d'étanchéité autour du boisseau.
Il s'agit de constructions différentes, à sélectionner selon la résistance chimique, le système d'étanchéité, la classe de pression et les conditions de procédé requis.
ABOUT EF51
La vanne à boisseau conique EF51 revêtue PTFE est une vanne d'isolement à brides quart de tour destinée aux fluides de procédé corrosifs et agressifs. Son corps métallique résistant à la pression est associé à un passage revêtu de fluoropolymère, offrant une solution économique lorsque les surfaces métalliques conventionnelles en contact avec le fluide n'assurent pas une résistance chimique suffisante.
L'EF51 est disponible du DN15 au DN300 (1/2" à 12"), avec des configurations de brides ASME Class 150, DIN PN10 et JIS 10K. Les corps sont proposés en acier carbone ou en acier inoxydable, avec un revêtement PTFE, PFA, FEP ou ETFE choisi selon le fluide, la concentration, la température et la pression réels.
Conçue selon API 599, la vanne peut être fournie avec levier, réducteur manuel, actionneur pneumatique ou actionneur électrique. Un essai par étincelage à 14 kV est disponible pour vérifier l'intégrité du revêtement. La configuration complète de la vanne et de l'actionneur doit être sélectionnée selon les conditions de service et les spécifications du projet.
Frequently Asked Questions
Une vanne revêtue PTFE utilise une barrière fluoropolymère plus épaisse destinée à isoler du fluide de procédé les surfaces métalliques concernées.
Une vanne avec revêtement de surface en PTFE utilise une couche protectrice plus mince appliquée sur certaines surfaces.
Ces constructions ne sont pas équivalentes. La solution appropriée dépend du produit chimique, de sa concentration, de la température, de la pression et du niveau de protection anticorrosion requis.
Le PTFE, le PFA, le FEP et l'ETFE sont des fluoropolymères différents qui présentent des caractéristiques chimiques, thermiques et mécaniques distinctes.
L'EF51 peut être fournie avec un revêtement PTFE, PFA, FEP ou ETFE, selon la configuration requise.
Le revêtement doit donc être choisi en fonction du fluide de procédé, de sa concentration, de la température, de la pression et des conditions réelles de service.
Les deux types de vannes peuvent assurer un isolement quart de tour avec une barrière fluoropolymère pour les services corrosifs, mais leurs géométries internes sont différentes.
Le choix doit tenir compte du fluide de procédé, des conditions de service, de la spécification de tuyauterie, des exigences d'actionnement et des préférences du projet.
Une vanne à boisseau revêtue telle que l'EF51 utilise un passage revêtu de fluoropolymère pour former une barrière chimique entre le fluide de procédé et les surfaces métalliques concernées.
Une vanne à boisseau à chemise utilise une chemise PTFE faisant partie du système d'étanchéité autour du boisseau.
Il s'agit de constructions différentes, à sélectionner selon la résistance chimique, le système d'étanchéité, la classe de pression et les conditions de procédé requis.
Une vanne à boisseau revêtue peut être envisagée lorsqu'une barrière fluoropolymère assure une compatibilité chimique adaptée et que le corps métallique fournit la résistance structurelle nécessaire.
Une vanne en alliage spécial repose au contraire sur la résistance à la corrosion de la construction métallique en contact avec le fluide.
La solution appropriée dépend de la compatibilité chimique, de la concentration, de la température, de la pression, des exigences mécaniques et des spécifications du projet.
Le délai de livraison dépend du diamètre, du matériau du corps, du matériau de revêtement, de la norme de brides, du dispositif de manœuvre ou de l'actionneur et des exigences du projet.
Un revêtement spécial ainsi que des exigences particulières d'automatisation, d'inspection ou de documentation peuvent prolonger le délai de fabrication.
Oui. Les exigences d'inspection et d'essai peuvent être définies selon le périmètre convenu du projet.
L'EF51 comprend un essai par étincelage à 14 kV pour vérifier l'intégrité du revêtement. Toute inspection supplémentaire, présence lors des essais ou exigence d'acceptation doit être précisée lors de la consultation.
Oui. La documentation technique, les rapports d'inspection et les documents applicables relatifs aux matériaux ou aux essais peuvent être fournis selon le périmètre convenu du projet.
Il est préférable de définir les exigences documentaires spécifiques lors de la consultation.
Oui. EFSVALVES peut coordonner l'emballage export, la documentation, la logistique et la livraison internationale conformément au périmètre de fourniture convenu.
Oui. L'EF51 peut être envisagée pour des applications EPC et des projets gérés lorsque les conditions de procédé, les matériaux du corps et du revêtement, les brides, l'actionnement, l'inspection et la documentation sont définis lors de la consultation.
La sélection finale de la vanne et de l'actionneur doit être confirmée à partir des données réelles du procédé et des spécifications du projet.
