Cette étude de cas a été anonymisée. L’utilisateur final, l’emplacement exact du site et les conditions détaillées du procédé ne sont pas divulgués. Certaines données ont été généralisées afin de préserver la confidentialité du client et de l’ingénierie.
Une usine chimique d’Afrique du Nord devait remplacer plusieurs robinets à tournant conique automatisés utilisés sur des effluents acides très corrosifs. La résistance chimique était indispensable, mais elle ne constituait qu’une partie du cahier des charges.
Les nouveaux robinets devaient également être livrés sous forme d’ensembles pneumatiques complets, assurer la fermeture par rappel de ressort et, pour les principaux lots DN80 et DN100, s’insérer dans une tuyauterie existante dont la dimension face-à-face différait de celle du modèle standard.
Une configuration dictée par la corrosion et l’installation existante
Les robinets étaient destinés à des effluents acides agressifs, notamment des services d’acide phosphorique et sulfurique à différentes concentrations. Pour les principaux lots DN80 et DN100, la construction retenue associait un corps en acier inoxydable ASTM A351 CF3M à des surfaces en contact avec le procédé revêtues de PTFE.
Le PTFE apportait la protection chimique requise, tandis que le corps moulé en CF3M offrait un second avantage déterminant : la souplesse de fabrication nécessaire pour reproduire la dimension face-à-face non standard des robinets remplacés.
Cette construction répondait donc à la fois au service corrosif et à la nécessité de concevoir le remplacement autour de l’installation réelle, sans modifier le site pour accueillir un robinet standard.
L’automatisation faisait partie intégrante du robinet
Le client demandait une manœuvre pneumatique complète. Le choix de l’actionneur ne pouvait donc pas se limiter au diamètre nominal. Les couples de manœuvre réels du robinet ont été évalués, puis l’actionneur pneumatique à rappel par ressort a été dimensionné pour fournir un couple de fermeture suffisant dans les conditions spécifiées.
La position de sécurité était clairement définie : en cas de perte d’air, l’actionneur devait ramener le robinet en position fermée.
| Élément de l’ensemble | Fonction technique |
|---|---|
| Actionneur pneumatique à rappel par ressort | Fournir le couple de manœuvre et la fermeture de sécurité requis. |
| Boîtier de fins de course | Indiquer localement et à distance la position du robinet. |
| Régulateur de pression d’air | Conditionner et réguler l’alimentation pneumatique de l’actionneur. |
| Accessoires de commande pneumatique | Mettre en œuvre la séquence de fonctionnement et la position de sécurité spécifiées. |

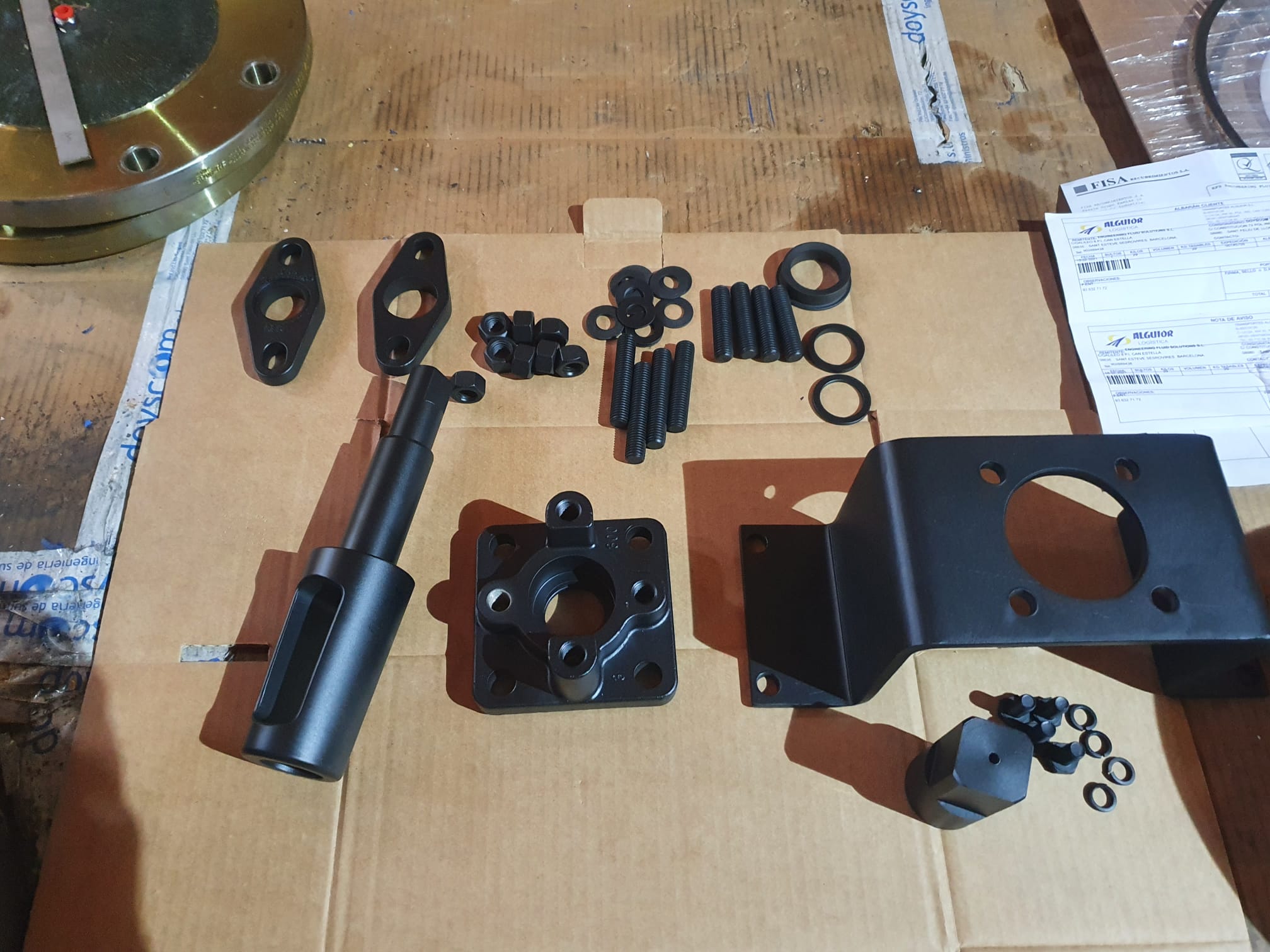

| Montage mécanique complet | Intégrer tige, arcade, accouplement et actionneur dans un ensemble unique. |
En considérant l’automatisation comme une partie intégrante du robinet, le couple, la sortie de l’actionneur, le montage et le retour de position ont pu être contrôlés ensemble avant expédition. Le client a reçu un équipement automatisé terminé, et non des composants séparés restant à intégrer sur site.
La tuyauterie existante imposait une contrainte dimensionnelle
L’architecture retenue répondait aux exigences chimiques et d’automatisation, mais la modernisation présentait encore une difficulté : les robinets installés n’avaient pas la même dimension face-à-face que le modèle de remplacement standard.
Cette contrainte est souvent sous-estimée sur les installations existantes. Un robinet peut présenter le bon diamètre, la bonne classe de pression, le bon matériau et la bonne fonction sans constituer un remplacement viable s’il ne s’insère pas entre les brides en place.
Modifier la tuyauterie ou ajouter des pièces d’adaptation à chaque emplacement aurait déplacé le problème vers le chantier. Le nombre de robinets identiques DN80 et DN100 permettait une solution plus reproductible.
Quand la quantité justifie une pièce moulée spécifique
Le nombre d’unités permettait de développer une configuration de fonderie propre au projet. La dimension face-à-face requise a ainsi été intégrée directement au corps et reproduite sur l’ensemble du lot.
Ce qui aurait pu conduire à une série de modifications individuelles de la tuyauterie est devenu une solution de remplacement maîtrisée et répétitive. C’est un principe important de la modernisation industrielle : personnaliser ne signifie pas toujours fabriquer une pièce unique coûteuse.
Pour une seule unité, une pièce moulée dédiée peut être difficile à justifier. Lorsque plusieurs robinets identiques partagent la même contrainte dimensionnelle, adapter la fabrication peut devenir plus pertinent que modifier l’installation à plusieurs reprises. Ici, la quantité a modifié l’équilibre technique et économique du projet.
Du corps CF3M à l’ensemble automatisé complet

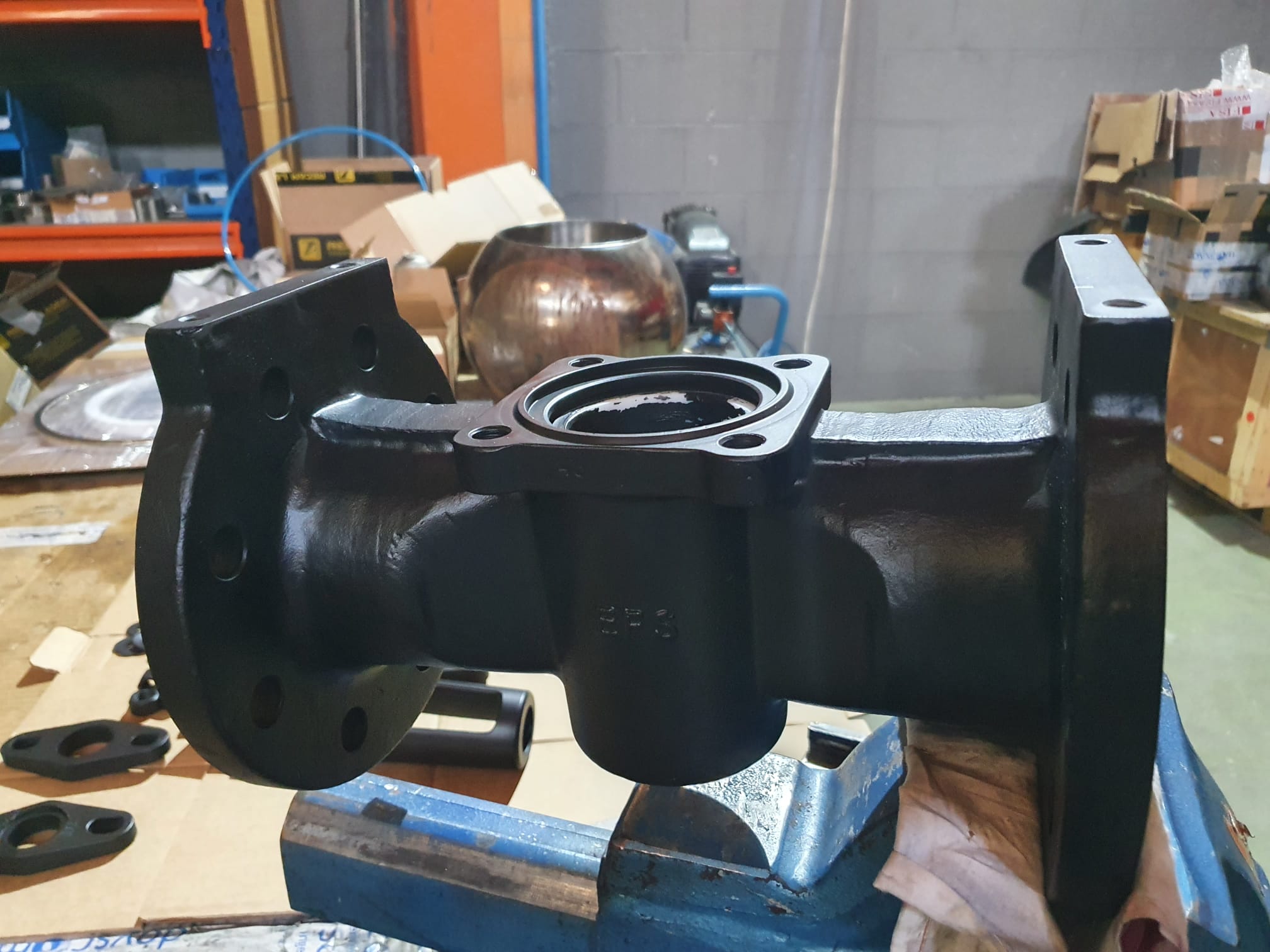

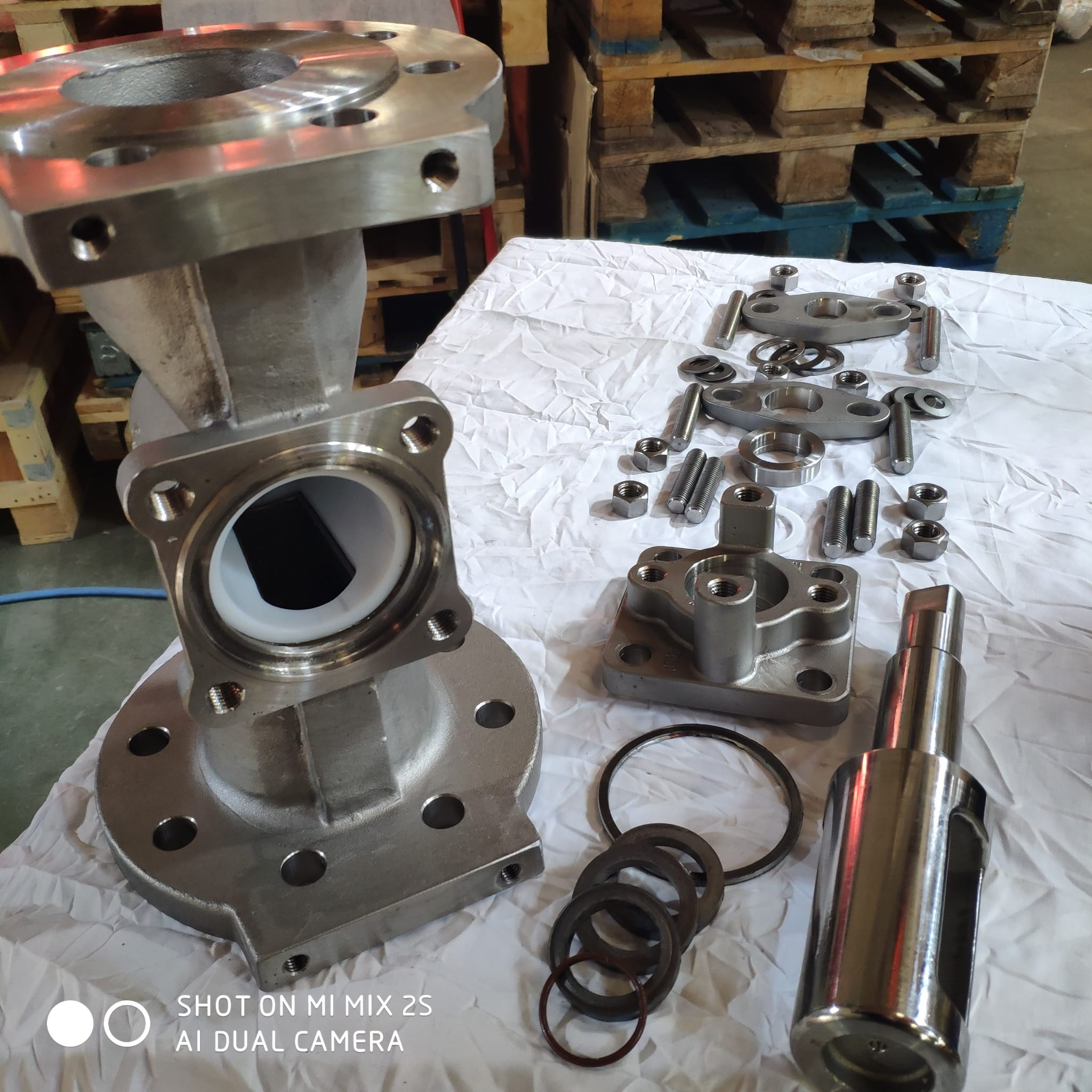

Les étapes d’atelier montrent comment la solution finale a été construite. La fabrication commençait par le corps métallique CF3M doté de la géométrie requise. Les surfaces en contact avec le procédé étaient ensuite protégées par PTFE pour le service acide.

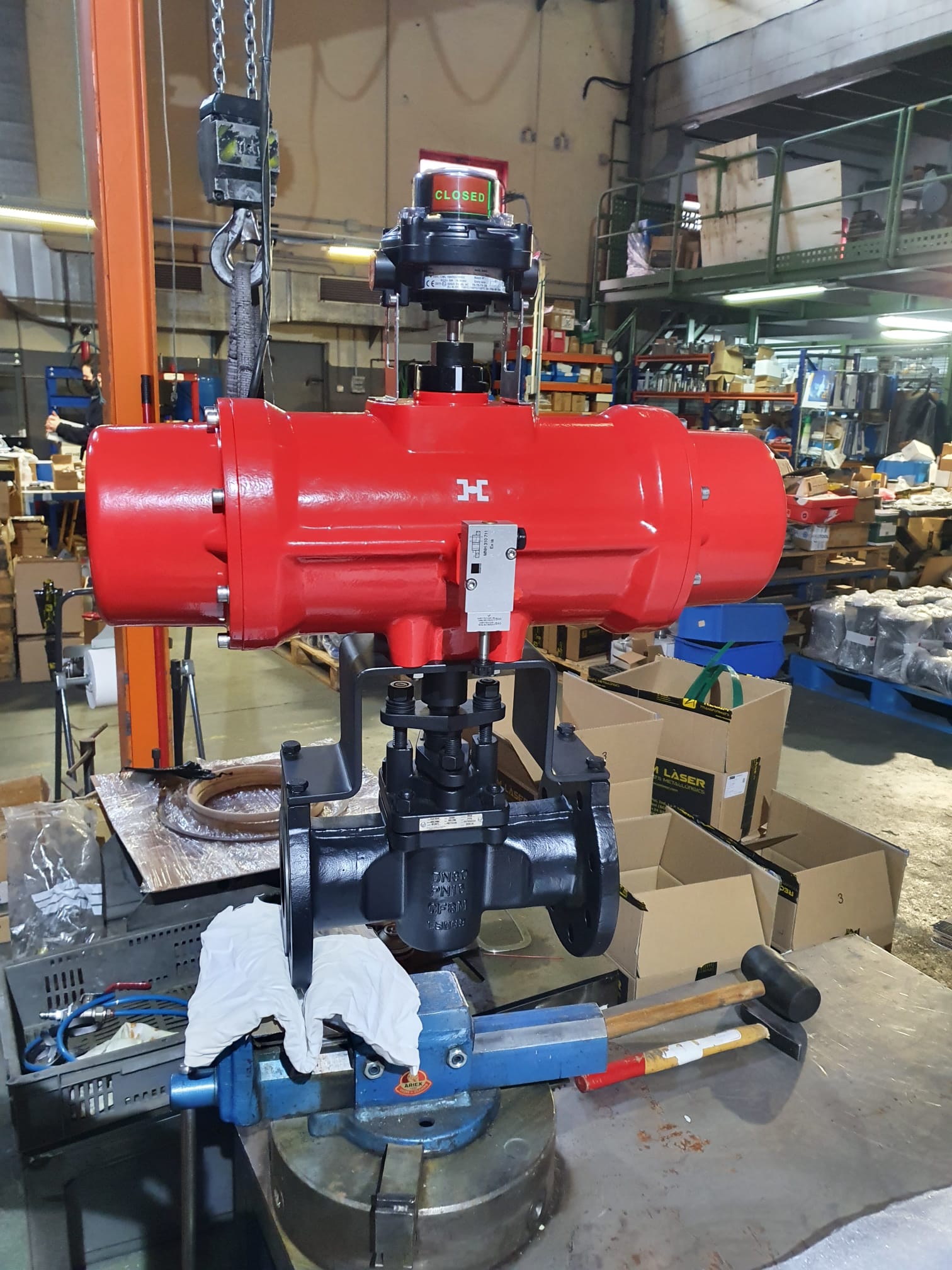

Une fois le robinet terminé, le lot pneumatique était intégré : actionneur choisi d’après l’étude de couple, boîtier de fins de course, régulation de pression, accessoires de commande et montage mécanique.
L’équipement final réunissait des exigences indissociables : compatibilité chimique, protection PTFE, couple de manœuvre, action pneumatique de sécurité, accessoires d’automatisation et dimensions physiques de l’installation existante.
Résultat du projet
La modernisation a abouti à une solution répétitive de robinets à tournant conique automatisés, conçue autour des contraintes réelles du procédé et du site. Les principales unités DN80 et DN100 associaient construction CF3M, surfaces revêtues de PTFE, actionnement pneumatique à rappel par ressort et dimension face-à-face spécifique.
Les robinets ont été fournis comme ensembles complets, avec accessoires déjà intégrés et actionneurs dimensionnés pour garantir la fermeture requise. Surtout, l’incompatibilité dimensionnelle a été résolue au niveau du robinet au lieu d’être reportée sur la tuyauterie.
Remplacer un robinet existant exige davantage que recopier sa plaque signalétique. Compatibilité chimique, couple, position de sécurité, automatisation et dimensions installées doivent être étudiés ensemble.
Questions fréquentes
Pourquoi protéger par PTFE un robinet en CF3M ?
Le PTFE peut protéger les surfaces exposées à des produits chimiques agressifs. Son adéquation dépend du fluide, de la concentration, de la température, de la pression et de la construction du robinet et doit être vérifiée pour chaque application.
Pourquoi dimensionner l’actionneur à partir du couple du robinet ?
L’actionneur doit fournir un couple suffisant pour manœuvrer le robinet réel dans les conditions spécifiées. En rappel par ressort, le couple disponible à la fermeture et le mouvement requis en cas de défaut sont particulièrement importants.
Que peut comprendre un ensemble automatisé complet ?
Il peut comprendre le robinet, l’actionneur pneumatique, le boîtier de fins de course, le régulateur de pression d’air, les accessoires de commande et l’ensemble du montage mécanique.
Peut-on fabriquer un robinet avec une dimension face-à-face non standard ?
Dans certains projets, oui. La faisabilité dépend de la conception, du diamètre, de la classe de pression, de la géométrie et de la quantité. Un nombre suffisant d’unités identiques peut justifier une pièce moulée dédiée.
Que faut-il vérifier lors du remplacement de robinets existants ?
Au-delà du diamètre nominal et de la classe de pression, il faut examiner le fluide, la compatibilité chimique, la dimension face-à-face, les brides, le couple, la position de sécurité et les exigences d’automatisation.
