Dans les applications impliquant des gaz liquéfiés, du LNG, des services à basse température ou des conditions cryogéniques, une PSV, une soupape de sûreté ou une soupape de sûreté cryogénique ne peut pas être considérée comme un simple composant de catalogue. La solution doit répondre au procédé, au fluide, aux conditions réelles d’exploitation ainsi qu’aux exigences techniques, documentaires et d’inspection du projet.
Dans ce cas, EFSVALVES est intervenu dès la phase d’analyse technique du besoin, afin d’étudier la solution la plus adaptée en termes de type de soupape, de dimensionnement, de configuration, de conformité documentaire, d’exigences d’inspection et de validation fonctionnelle.
Le défi consistait à transformer une exigence technique complexe en une solution vérifiable, documentée et conforme aux exigences réelles du projet.
L’une des demandes spécifiques du client était de disposer d’un essai cryogénique pour PSV permettant d’observer et de vérifier le comportement de la soupape dans des conditions réelles de basse température ou de service cryogénique. Pour cela, un essai spécifique à l’azote liquide a été développé, avec adaptation du banc d’essai et des moyens auxiliaires nécessaires pour réaliser la validation de manière contrôlée.
Cette étude de cas technique est présentée sous forme anonymisée. Les informations techniques, commerciales et identificatrices spécifiques au projet ont été volontairement omises afin de protéger la confidentialité.
Le Défi : Une PSV Cryogénique Pour Service À Basse Température
Les soupapes de sûreté destinées au service cryogénique, également appelées soupapes de sûreté cryogéniques ou PSV cryogéniques, doivent être analysées avec une attention particulière.
À basse température, le comportement des matériaux, des composants internes, des surfaces d’étanchéité, des joints, des tolérances et des systèmes d’étanchéité peut différer significativement de celui observé dans une application conventionnelle.
Pour cette raison, le choix d’une soupape de sûreté adaptée ne suffisait pas. Il était nécessaire d’étudier le service, de vérifier le dimensionnement, de confirmer l’adéquation de la configuration proposée et de définir une voie de validation compatible avec les exigences du client et les spécifications du projet.
L’objectif était de réduire le risque avant installation, en fournissant une solution techniquement justifiée, testée et correctement documentée.
Analyse Technique Et Adaptation De La Soupape De Sûreté
EFSVALVES a travaillé sur l’analyse complète de l’exigence projet, en tenant compte de l’application, des conditions de service, des besoins d’inspection, de la documentation requise et de l’adéquation de la soupape de sûreté à l’environnement cryogénique.
Cette analyse a inclus la revue de la solution la plus appropriée, la vérification du dimensionnement, la coordination avec la fabrication et la préparation de la documentation nécessaire pour assurer la traçabilité de la fourniture.
Dans ce type de projet, la valeur ne réside pas uniquement dans la livraison d’une PSV. Elle réside dans la compréhension du besoin réel du client, l’adaptation de la solution à ce besoin et la maîtrise de chaque étape critique.
Développement D’un Essai Cryogénique Spécifique Pour PSV
L’un des aspects les plus importants du projet a été le développement d’un essai cryogénique à l’azote liquide.
Pour cela, EFSVALVES a étudié les exigences techniques, les normes applicables, les conditions de service et les besoins spécifiques du client. Sur cette base, une procédure d’essai a été préparée afin de vérifier le comportement fonctionnel de la soupape dans des conditions réelles de basse température.
L’essai ne consistait pas simplement à réaliser un essai de pression. Il s’agissait de reproduire un scénario exigeant permettant de vérifier la réponse de la soupape de sûreté cryogénique dans des conditions réelles et de confirmer son comportement avant la libération finale.
| Aspect de validation | Objectif |
|---|---|
| Exposition à basse température | Confirmer le comportement de la soupape en conditions cryogéniques. |
| Réponse fonctionnelle | Vérifier que la soupape fonctionne conformément aux exigences définies pour le projet. |
| Procédure d’essai | Garantir que la validation est contrôlée, répétable et alignée avec la route d’inspection convenue. |
| Documentation | Enregistrer les preuves d’essai dans le dossier qualité final du projet. |
Adaptation Du Banc D’essai Pour Essai À L’azote Liquide
L’utilisation d’azote liquide nécessite une préparation spécifique de l’environnement d’essai. Le banc d’essai, les lignes, les accessoires, les connexions et les moyens auxiliaires doivent être adaptés à un fonctionnement contrôlé dans des conditions de très basse température.

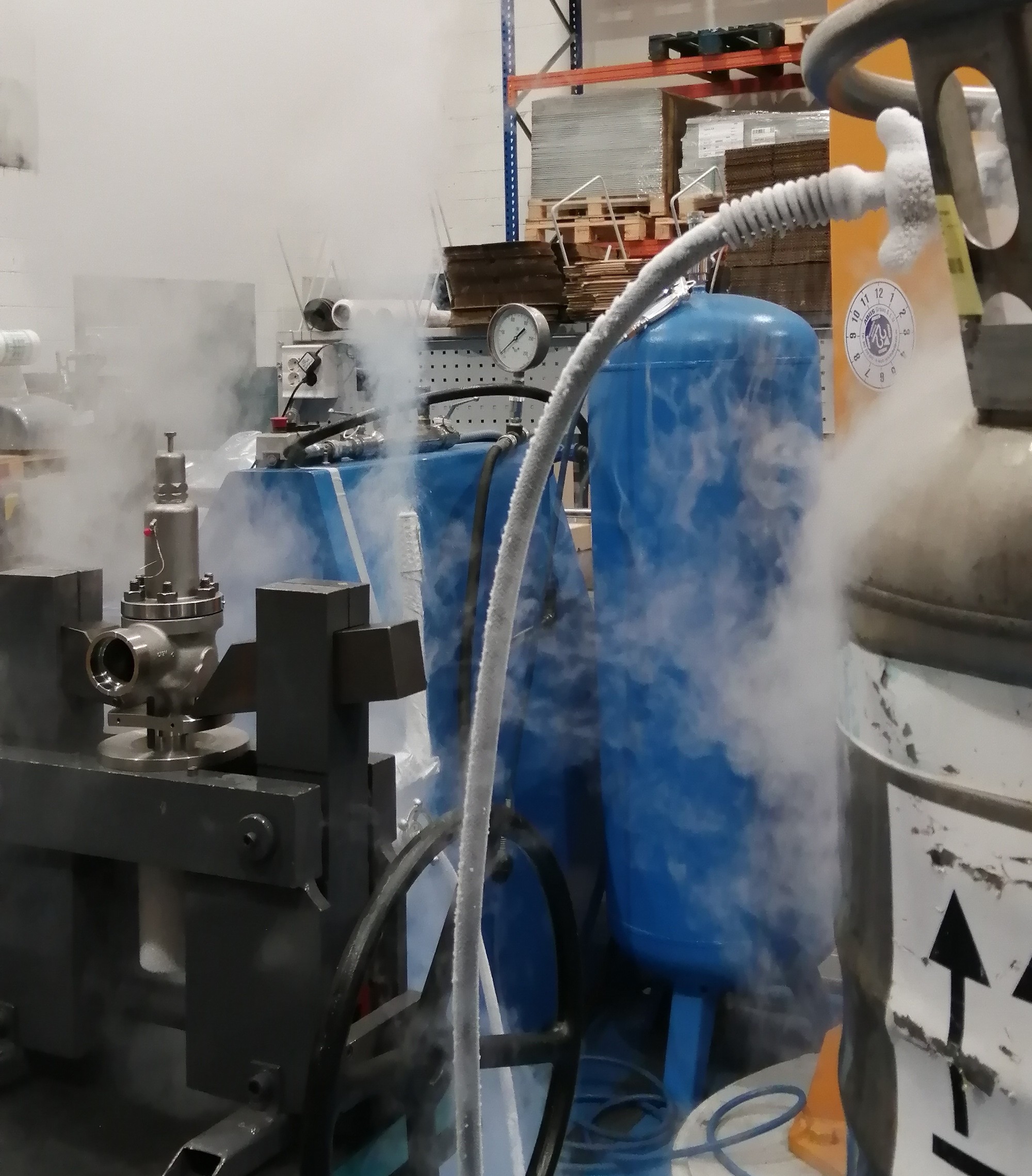

Pendant l’essai, la vapeur froide visible autour de l’équipement est due à la condensation de l’air ambiant lorsqu’il entre en contact avec des surfaces exposées à des températures cryogéniques. Elle constitue une indication visuelle claire du niveau d’exigence de ce type de validation.
L’adaptation du banc d’essai a été une partie essentielle du projet, permettant de réaliser l’essai à l’azote liquide de manière contrôlée et conformément aux exigences définies.
Inspection, NDT Et Documentation Qualité
Dans les projets critiques, la documentation fait partie de la solution.
La fourniture ne se limite pas à livrer une soupape de sûreté fabriquée. Une route documentaire claire doit permettre de vérifier les matériaux, les inspections, les essais, le marquage, la traçabilité et la conformité finale.
Dans ce cas, la gestion documentaire a inclus la coordination du plan d’inspection et d’essais, les contrôles de matériaux, l’inspection visuelle, les essais non destructifs, l’essai cryogénique, l’essai hydrostatique, la vérification fonctionnelle, l’essai d’étanchéité, le contrôle dimensionnel, la revue du marquage et la préparation du dossier qualité final.
Cet aspect est particulièrement important dans les projets industriels impliquant le client, l’ingénierie, l’organisme d’inspection et l’utilisateur final. Une déviation technique ou documentaire peut entraîner des retards, des rejets lors de l’inspection ou des difficultés lors de la mise en service.
Résultat De L’essai
L’essai cryogénique a été réalisé avec succès et a permis de vérifier la réponse de la soupape dans des conditions réelles de basse température.
Au-delà de la réponse au besoin spécifique du projet, cette expérience a confirmé le potentiel de ce type de validation pour des applications liées aux gaz liquéfiés, au LNG, au stockage cryogénique, aux gaz industriels et aux procédés où la fiabilité de la PSV ou de la soupape de sûreté est critique.
Le résultat n’a pas été uniquement un essai réussi. Il a confirmé une méthodologie de travail fondée sur l’analyse technique, l’adaptation au projet, la validation fonctionnelle et la maîtrise documentaire.
Au-delà D’une Soupape Standard
Ce cas montre que, dans les applications spéciales, une PSV cryogénique ne doit pas être abordée comme un produit standard.
Une soupape de sûreté pour service cryogénique exige un jugement technique, une capacité d’analyse, une expérience documentaire et une coordination entre conception, fabrication, inspection et essais.
EFSVALVES apporte précisément de la valeur à ce niveau : aider le client à transformer une exigence complexe en une solution techniquement adaptée, validée et correctement documentée.
Conclusion
L’essai cryogénique à l’azote liquide a été la partie la plus visible du projet, mais il y avait beaucoup plus derrière : analyse du besoin, sélection de la solution optimale, revue du dimensionnement, adaptation du banc d’essai, préparation de la procédure, coordination de l’inspection, NDT, traçabilité et dossier qualité final.
Ce cas reflète la capacité d’EFSVALVES à accompagner des projets de PSV, de soupapes de sûreté et de soupapes de sûreté cryogéniques dans des applications critiques, où fournir une soupape ne suffit pas. Il est nécessaire de comprendre le service, d’adapter la solution, de valider le comportement et de documenter chaque étape pertinente du projet.
