Cette étude de cas a été anonymisée. L’identité du client et certaines données du projet ont été supprimées ou généralisées. Les critères détaillés de dimensionnement et de sélection relèvent de l’ingénierie propre à l’application et ne sont pas divulgués.
Comment protéger un procédé contre la surpression lorsque la température du gaz approche 800 °C ? Dans ces conditions, choisir une soupape de sûreté sur catalogue ne suffit plus. La température influe sur les matériaux, l’architecture de la soupape, la transmission de chaleur vers les composants critiques et, dans ce cas, sur les dimensions nécessaires pour assurer le débit de décharge requis.
Tel était le point de départ d’un projet pétrochimique au Moyen-Orient nécessitant trois soupapes de sûreté grande capacité pour des gaz de combustion à une température de calcul de 788 °C.
Le défi : protéger un procédé à 788 °C
L’application était raccordée à la sortie des gaz d’un régénérateur et réunissait plusieurs conditions particulièrement exigeantes :
- gaz de combustion à 788 °C ;
- pression de tarage de 3,8 barg ;
- débit de décharge élevé ;
- conditions de procédé sévères ;
- soupapes de grandes dimensions ;
- trois PSV intégrées à une même philosophie de protection.
L’objectif n’était pas simplement de fournir trois soupapes. Il fallait concevoir un système de protection conforme aux conditions réelles du procédé, en s’appuyant sur les principes applicables de l’API 526 et de l’ASME Section VIII tout en adaptant la configuration aux exigences particulières du projet.
Pourquoi une PSV standard ne suffisait pas
Dans une application conventionnelle, la sélection peut souvent commencer par des configurations normalisées. À près de 800 °C, le problème change de nature. La température du fluide ne signifie pas que tous les composants de la PSV atteignent exactement la même valeur, mais elle impose d’étudier la propagation de la chaleur depuis le corps jusqu’à la partie supérieure de la soupape.
Cette analyse est essentielle pour les composants dont la réponse mécanique doit rester stable en fonctionnement. Il ne suffisait donc pas de déterminer quel matériau pouvait résister à 788 °C : il fallait aussi évaluer la température réellement atteinte par chaque zone de la soupape et son incidence sur le comportement de l’ensemble.
| Condition du procédé | Conséquence technique |
|---|---|
| Gaz de combustion à 788 °C | Étude des matériaux, des gradients thermiques et de l’exposition réelle de chaque composant. |
| Fort débit de décharge | Sélection d’une plate-forme grande capacité avec raccordements 10″ × 14″. |
| Contre-pression du système | Analyse du collecteur de décharge et sélection d’une configuration équilibrée à soufflet. |
| Disponibilité de l’installation | Deux unités en service parallèle et une soupape équivalente en réserve. |
Grandes dimensions et fort débit de décharge
Le débit requis nécessitait des soupapes de sûreté grande capacité. La configuration finale reposait sur des PSV de 10″ × 14″, avec deux unités prévues pour fonctionner en parallèle et une troisième conservée en réserve.
Le recours à trois soupapes de ces dimensions a permis de développer la solution autour des conditions réelles du service. Plutôt que d’imposer au procédé une configuration standard existante, les matériaux, l’architecture et la gestion thermique ont été adaptés à l’application.
Une architecture conçue pour le service thermique
EFSVALVES a développé l’ensemble à partir d’une plate-forme de PSV grande capacité, adaptée au service prévu. Les principaux matériaux retenus comprenaient :
| Composant | Matériau | Rôle dans la configuration |
|---|---|---|
| Corps | ASTM A351 CF10M | Enveloppe sous pression principale sélectionnée pour les conditions du projet. |
| Soufflet métallique | Inconel 625 | Élément de la configuration équilibrée soumis à des contraintes thermiques et mécaniques sévères. |
| Ressort | Inconel X-750 | Réponse mécanique stable dans l’enveloppe thermique prévue. |

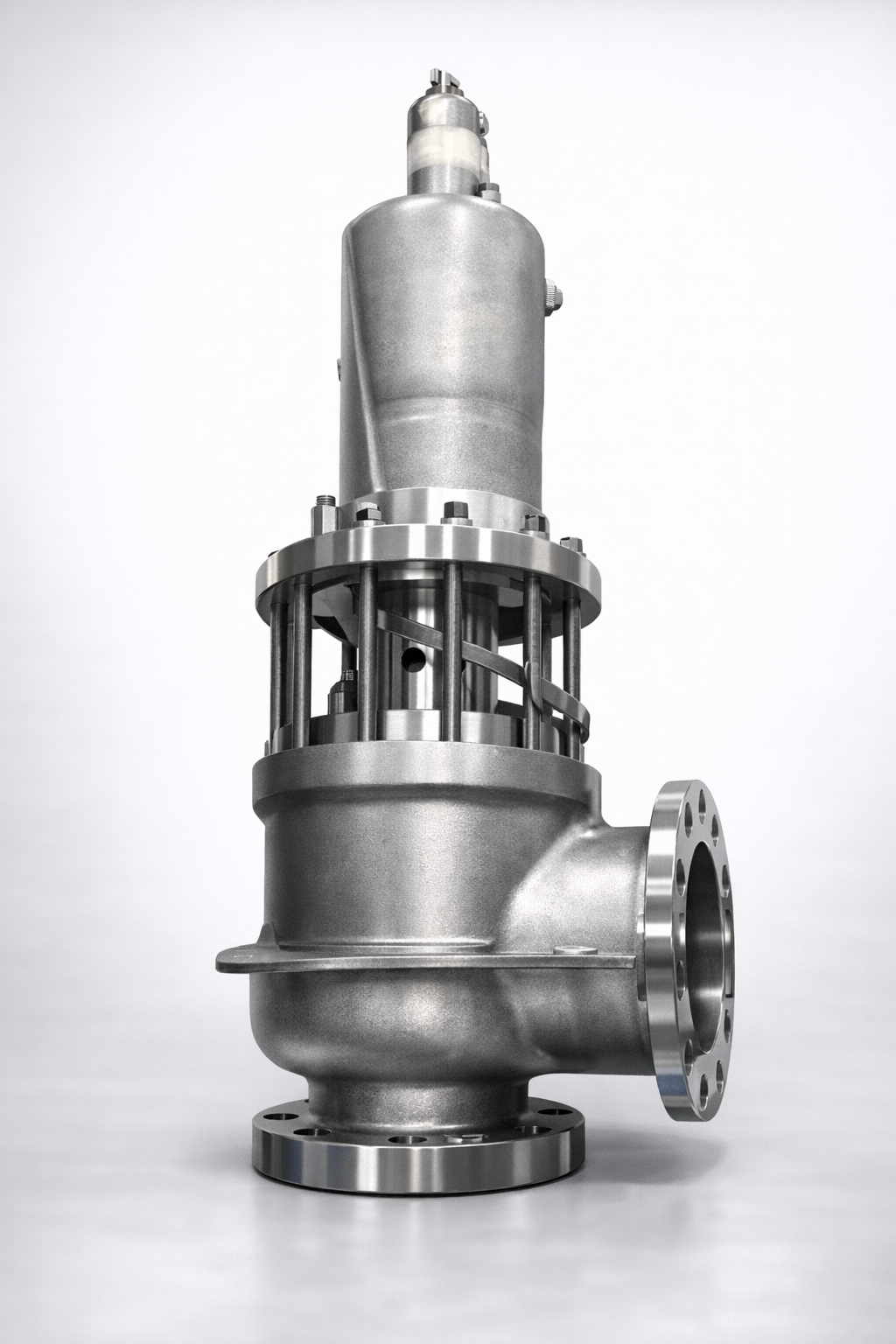

Le choix des matériaux ne représentait qu’une partie de la solution. Il fallait également maîtriser la transmission de chaleur vers la partie supérieure. Un dispositif de dissipation thermique placé entre le corps et l’ensemble supérieur limite le flux thermique vers les composants dont la réponse mécanique doit rester dans les conditions de fonctionnement prévues.
Configuration équilibrée à soufflet métallique
Les soupapes intégraient un soufflet métallique en Inconel 625 dans une conception équilibrée choisie pour les conditions particulières du service.
Dans ce type d’application, le choix entre une PSV conventionnelle et une PSV équilibrée à soufflet ne peut pas reposer sur un seul paramètre. La contre-pression, le système de décharge, la température, le fluide et le comportement attendu doivent être considérés ensemble. Les critères détaillés de dimensionnement et de sélection restent confidentiels.
Une conception fondée sur l’API 526 et l’ASME Section VIII
La conception s’est appuyée sur les principes applicables de l’API 526 et de l’ASME Section VIII, complétés par les exigences particulières du client. Cette nuance est essentielle pour les équipements spéciaux : les normes offrent une base solide, mais les conditions réelles du procédé peuvent nécessiter une solution spécifiquement étudiée.
Température, capacité, matériaux, contre-pression, conception équilibrée et protection thermique ont donc été analysés comme les composantes d’un même problème d’ingénierie.
Deux soupapes en service et une unité de réserve
L’architecture finale comprenait deux PSV fonctionnant en parallèle et une troisième unité équivalente en réserve. Cette dernière n’était pas un simple équipement supplémentaire : elle faisait partie de la stratégie de disponibilité du système.
Une unité de réserve identique permet d’organiser une intervention ou un remplacement sans introduire ultérieurement une configuration différente dans l’installation, tout en simplifiant les pièces de rechange, les procédures et la maintenance.
Fabrication, essais et fourniture
Les soupapes ont été fabriquées et testées en Espagne dans le cadre défini pour le projet. La fourniture comprenait la traçabilité des matériaux, les certificats EN 10204 3.1 ainsi que les inspections et essais correspondants.
La fonderie, l’usinage, l’intégration et les essais ont été réalisés en une vingtaine de semaines. Pour des équipements spéciaux de cette taille, l’exécution industrielle fait partie du défi technique : matériaux, fabrication, assemblage et validation doivent rester cohérents avec la base de conception.
Résultat du projet
Le procédé a été doté d’une solution de protection conçue pour ses conditions d’exploitation. Une température de calcul de 788 °C, un fort débit de décharge, des raccordements 10″ × 14″, des matériaux pour service sévère, une conception équilibrée, une gestion thermique et une stratégie de deux unités en service plus une en réserve ont conduit à une architecture très différente de celle d’un service conventionnel.
Pour un service à haute température, une PSV ne se sélectionne pas uniquement à partir de la pression, du diamètre et du matériau du corps. Il faut comprendre le comportement thermique et mécanique de l’ensemble du système.
Questions fréquentes
Tous les composants d’une PSV atteignent-ils la température du gaz ?
Pas nécessairement. La température du fluide constitue une donnée essentielle, mais les différentes zones de la soupape peuvent subir des niveaux d’exposition distincts. Les transferts thermiques, la géométrie et les conditions d’installation doivent être étudiés.
Pourquoi choisir une PSV équilibrée à soufflet ?
Le choix résulte d’une analyse conjointe de la contre-pression, du système de décharge, de la température, du fluide et de la réponse attendue. Aucun paramètre isolé ne détermine la bonne configuration pour toutes les applications.
À quoi sert le dispositif de dissipation thermique ?
Il limite la transmission de chaleur du corps vers la partie supérieure afin de maintenir les composants mécaniques dans leur domaine de fonctionnement prévu.
Pourquoi trois PSV ont-elles été fournies ?
Deux soupapes étaient destinées au fonctionnement en parallèle et la troisième constituait une réserve équivalente intégrée à la stratégie de disponibilité et de maintenance.
Deux applications à 788 °C utilisent-elles la même soupape ?
Non. Outre la température, le fluide, le débit de décharge, la pression, la contre-pression, l’installation, les matériaux et la stratégie de disponibilité doivent être évalués.
