Cette étude de cas a été anonymisée. Les informations relatives au client et les données propres au projet ont été supprimées ou généralisées. Certains détails de conception, de commande et d’intégration ne sont pas divulgués afin de protéger l’ingénierie et le savoir-faire propriétaires.
Une installation pétrochimique devait remplacer un système de protection contre la surpression en service depuis le début des années 1970. Son principe de fonctionnement restait pertinent, mais l’obsolescence des commandes analogiques, la disponibilité future des composants et l’augmentation des besoins de maintenance imposaient une modernisation.
Il ne s’agissait pas simplement d’installer une nouvelle soupape. EFSVALVES devait préserver la philosophie de protection éprouvée tout en intégrant une instrumentation actuelle, un actionnement électrique intelligent, des matériaux adaptés aux hautes températures et une architecture maintenable sur le long terme.
Contexte du projet
L’équipement existant associait une soupape de sûreté (PSV) à une assistance électrique et à une commande analogique. Après plusieurs décennies de service fiable, reproduire cette technologie devenue obsolète aurait créé des risques à long terme en matière de maintenance et de disponibilité des pièces de rechange.
Le projet a donc été traité comme la modernisation d’une installation existante : conserver la philosophie de protection requise, remplacer les éléments de commande vieillissants et concevoir un ensemble durablement maintenable.
| Exigence du projet | Enjeu technique |
|---|---|
| Condition de service à 190 barg | La plate-forme de soupape, l’enveloppe sous pression et l’ensemble intégré devaient être vérifiés pour un service pétrochimique exigeant. |
| Température jusqu’à 500 °C | Le choix des matériaux et des composants critiques nécessitait une étude spécifique aux hautes températures. |
| Actionnement commandé par la pression | La soupape devait réagir à une condition de procédé définie par l’intermédiaire du système de contrôle-commande de l’installation. |
| Protection mécanique indépendante | La fonction de sûreté à ressort devait rester disponible indépendamment de la voie de commande numérique. |
| Maintenabilité à long terme | Pièces d’usure, composants de commande, documentation, formation et assistance future ont été pris en compte dès la conception. |
Pourquoi une soupape standard ne suffisait pas
La pression et la température ne constituaient qu’une partie du problème. Le nouvel ensemble devait dialoguer avec le système de contrôle-commande de l’installation, tout en conservant une réponse mécanique indépendante si l’ouverture commandée ne se produisait pas ou si la pression continuait d’augmenter.
Il ne suffisait donc pas de sélectionner une PSV haute température et de lui ajouter un actionneur électrique. Le comportement de la soupape, l’intégration de l’actionneur, l’instrumentation de pression, les contraintes liées à la zone ATEX, les matériaux, les fonctions de commande et la protection mécanique devaient être étudiés comme un système unique.
EFSVALVES a développé une solution sur mesure à partir de plates-formes et de technologies éprouvées :
Instrumentation de pression + PSV haute température adaptée + actionneur électrique intelligent ATEX + protection mécanique indépendante + commande manuelle de secours

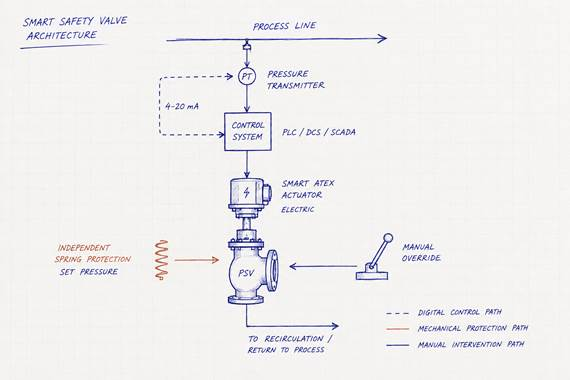

Architecture de la soupape de sûreté intelligente

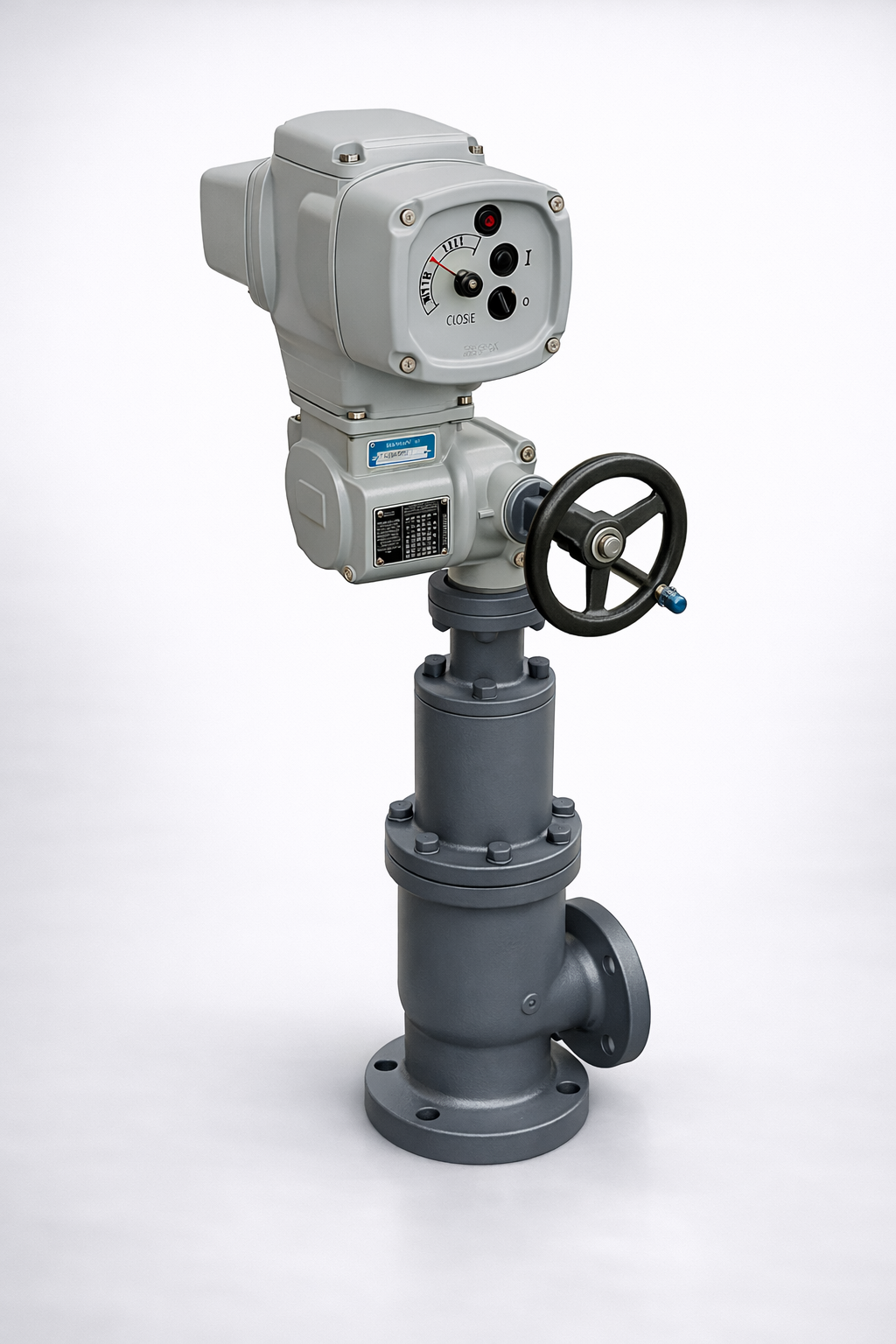

La solution a été développée autour de la plate-forme EF1415, fondée sur les principes de conception de l’API 526 et les exigences de l’ASME Section VIII. Pour cette application, la PSV a été adaptée au service sévère à haute température puis intégrée à une instrumentation de pression et à un actionneur électrique intelligent compatible avec la zone classée.
Le résultat n’est pas une configuration standard, mais une soupape de sûreté intelligente dans laquelle la commande numérique, la protection conventionnelle à ressort et la manœuvre manuelle assurent des fonctions complémentaires.
Commande numérique
Un transmetteur mesure la pression du procédé et transmet le signal au système de contrôle-commande de l’installation. Lorsque la condition définie est atteinte, celui-ci ordonne à l’actionneur électrique intelligent ATEX de manœuvrer la PSV.
Protection mécanique indépendante
La PSV conserve sa fonction de protection mécanique autonome. Si l’ouverture commandée n’a pas lieu ou si la pression continue d’augmenter, le mécanisme à ressort reste en mesure de fonctionner à sa pression de tarage mécanique.
Commande manuelle de secours
Une commande manuelle locale offre une voie supplémentaire pour manœuvrer directement la soupape lorsqu’une intervention est nécessaire.
Actionnement commandé et indépendance mécanique
La séparation entre la voie d’actionnement commandée et la voie de protection indépendante était l’un des principes fondamentaux du projet.
| Voie fonctionnelle | Séquence |
|---|---|
| Commande numérique | Pression du procédé → transmetteur de pression → contrôle-commande → actionneur intelligent ATEX → ouverture commandée |
| Protection mécanique | Pression du procédé → PSV à ressort → protection mécanique contre la surpression |
| Intervention manuelle | Commande manuelle locale → manœuvre directe de la soupape si nécessaire |
Le fluide évacué par la PSV retourne vers le procédé par la ligne de recirculation prévue à cet effet. L’objectif n’était ni de transformer la PSV en vanne de régulation, ni de remplacer la protection mécanique par l’électronique, mais d’associer un actionnement intelligent commandé à une protection mécanique autonome au sein d’une architecture conçue pour cette fonction.
Ingénierie d’une PSV pour service à 500 °C
L’automatisation intelligente ne représentait qu’une partie de la solution. La PSV elle-même devait fonctionner dans des conditions pétrochimiques sévères, jusqu’à 190 barg et 500 °C.
La plate-forme EF1415 a été adaptée avec des aciers alliés pour haute température et des matériaux spéciaux sélectionnés pour les composants critiques. Le choix a tenu compte des effets conjugués de la pression et de la température, de la fiabilité mécanique, de la durée de vie attendue ainsi que des futures opérations d’inspection et de maintenance. Les nuances exactes et les spécifications internes demeurent propres au projet et ne sont pas divulguées.
Maintenabilité et intégration numérique future
Un système ayant fonctionné pendant plusieurs décennies ne devait pas être remplacé par une solution conçue uniquement autour de l’électronique disponible aujourd’hui. La disponibilité future des composants de commande et d’actionnement, les pièces d’usure, les rechanges, la documentation de maintenance, le service et la formation ont donc été étudiés dès le départ.
L’actionneur intelligent ATEX fournit également des signaux d’instrumentation et d’état, notamment un retour 4–20 mA, exploitables par un automate, un DCS ou un système SCADA. L’installation peut ainsi évoluer vers la surveillance à distance et la gestion numérique des actifs, sans que la protection mécanique indépendante ne dépende de la connectivité.
Essais et validation
La soupape de sûreté intelligente a été validée comme un système intégré, et non comme une simple juxtaposition de la soupape, de l’actionneur et de l’instrumentation. Les essais fonctionnels ont porté sur l’interaction entre l’actionnement numérique, la protection mécanique indépendante et l’intervention manuelle.
Le client a participé aux étapes clés, notamment à l’inspection et à l’assemblage final, afin de confronter la configuration achevée à la philosophie d’exploitation de l’installation d’origine et aux besoins futurs du site.
Résultat du projet
Le système de protection, fiable mais technologiquement obsolète, a été remplacé par une architecture moderne associant instrumentation de pression, technologie EF1415 haute température, actionneur électrique intelligent ATEX, ouverture commandée par la pression, protection mécanique indépendante à ressort, commande manuelle de secours et capacité de surveillance.
Ce projet montre qu’un système pétrochimique ancien de protection contre la surpression peut être modernisé sans renoncer au principe de protection mécanique autonome qui faisait la fiabilité de l’installation d’origine.
Toutes les exigences industrielles ne trouvent pas leur réponse dans un catalogue. EFSVALVES développe des configurations sur mesure à partir de plates-formes éprouvées, en adaptant les matériaux, l’instrumentation, l’automatisation et la philosophie de protection à chaque application.
Questions fréquentes
Peut-on associer une PSV à ressort à un actionneur électrique ATEX ?
Oui, dans le cadre d’une application spécifiquement conçue à cet effet. La PSV, l’actionneur, les exigences de commande et la philosophie de protection mécanique doivent être évalués comme un ensemble.
Une PSV automatisée peut-elle conserver une protection mécanique indépendante ?
Oui. Dans cette application, l’actionnement électrique commandé et la protection mécanique à ressort remplissent des fonctions distinctes ; la voie de protection reste donc indépendante de la commande numérique.
Une PSV peut-elle fonctionner à 500 °C en service pétrochimique ?
Oui, sous réserve que la conception de la soupape, les matériaux et l’évaluation technique soient adaptés à la pression, à la température, au fluide et aux spécifications du projet.
L’ouverture commandée transforme-t-elle la PSV en vanne de régulation ?
Non. Une PSV actionnée peut recevoir un ordre d’ouverture à partir d’un signal de pression dans une application conçue en conséquence, mais elle n’est pas assimilable à une vanne de régulation modulante. Les fonctions de commande et de protection doivent être étudiées séparément.
Peut-on moderniser un ancien système de sûreté ?
Oui, après étude de l’application. La philosophie de protection existante peut être conservée et mise à niveau à l’aide de technologies actuelles de soupapes, d’instrumentation et d’automatisation.
