¿Qué ocurre cuando un proceso necesita protección frente a sobrepresiones y el gas puede alcanzar casi 800 °C? En estas condiciones, seleccionar una válvula de seguridad de catálogo deja de ser suficiente. La temperatura influye en los materiales, la arquitectura de la válvula, la transmisión de calor hacia sus componentes y la capacidad de alivio que debe proporcionar el sistema.
Ese fue el punto de partida de un proyecto para una instalación petroquímica de Oriente Medio. El proceso necesitaba tres PSV de gran capacidad para trabajar con gas de combustión a una temperatura de diseño de 788 °C.
El reto: proteger un proceso a 788 °C
La aplicación estaba asociada a la salida de gases de un regenerador y reunía varias condiciones especialmente exigentes:
- gas de combustión a 788 °C;
- presión de tarado de 3,8 barg;
- elevada capacidad de descarga;
- exposición a condiciones de proceso severas;
- válvulas de seguridad de grandes dimensiones;
- tres PSV dentro de una misma filosofía de protección.
El objetivo no era simplemente suministrar tres válvulas. Era necesario desarrollar un sistema de protección acorde con las características reales del proceso, tomando como base los principios aplicables de API 526 y ASME Sección VIII, pero adaptando la configuración a los requisitos específicos definidos para el proyecto.
Cuando una PSV estándar no es suficiente
En una aplicación convencional, buena parte de la selección puede partir de configuraciones normalizadas. A casi 800 °C, el problema cambia. La temperatura del fluido no significa que todos los componentes de la PSV alcancen exactamente el mismo valor, pero obliga a estudiar cómo se transmite el calor desde el cuerpo hacia las zonas superiores de la válvula.
Esto resulta especialmente importante en los elementos cuya respuesta mecánica debe permanecer estable durante la operación. Por tanto, la pregunta no era solo qué material podía trabajar a 788 °C, sino qué temperatura alcanzaría realmente cada zona de la válvula y cómo podía afectar a su comportamiento.
| Condición | Implicación técnica |
|---|---|
| Gas de combustión a 788 °C | Evaluación de materiales, gradiente térmico y exposición real de cada componente. |
| Alta capacidad de alivio | Selección de una plataforma de gran capacidad y conexiones 10″ × 14″. |
| Contrapresión del sistema | Evaluación conjunta de la descarga y selección de una configuración balanceada. |
| Disponibilidad de planta | Dos unidades en paralelo y una tercera PSV equivalente como reserva. |
Gran tamaño y elevada capacidad de alivio

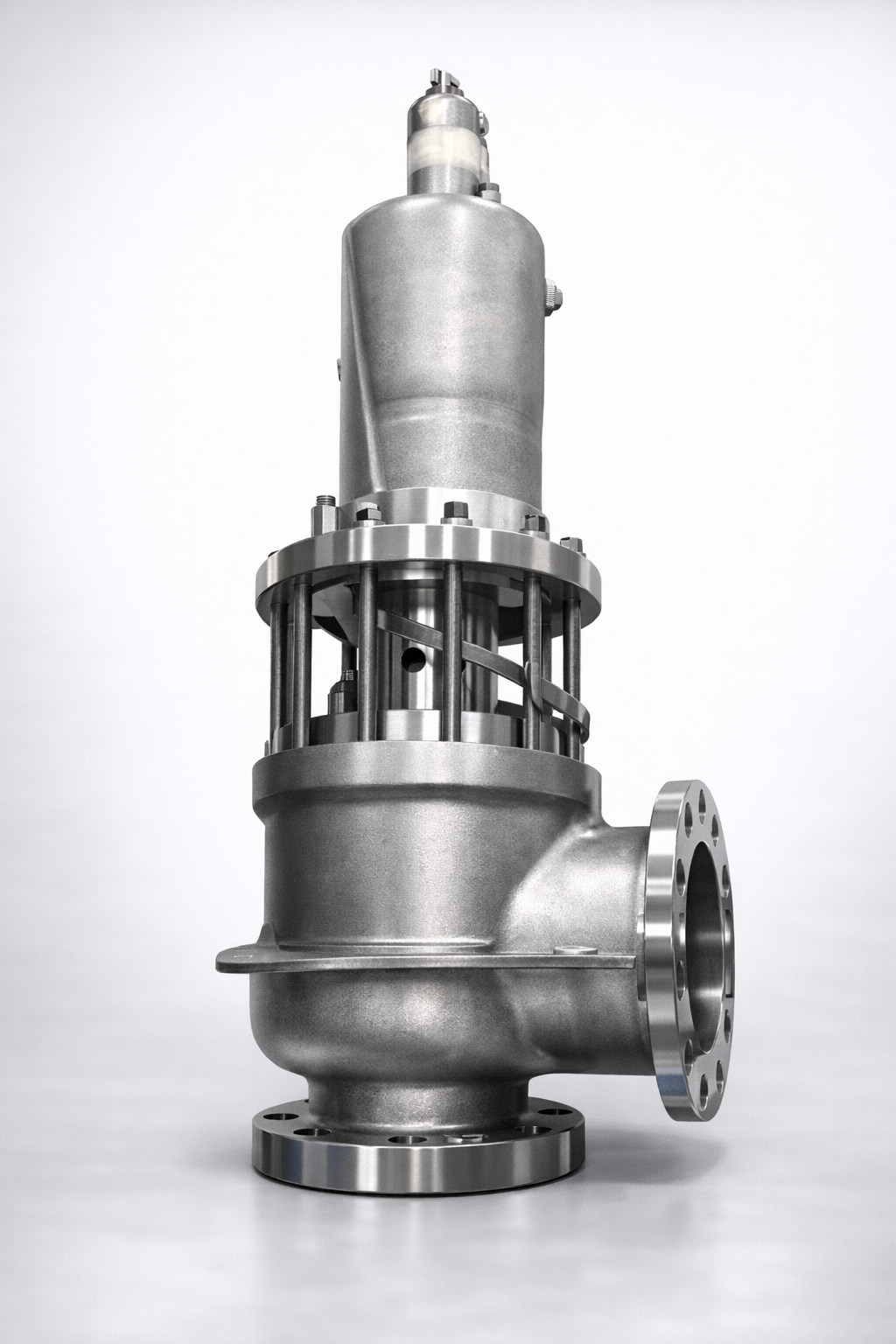

La capacidad requerida hacía necesario trabajar con PSV de gran capacidad. La configuración final empleó válvulas 10″ × 14″, con dos unidades previstas para operación en paralelo y una tercera como reserva.
Trabajar con tres unidades de estas dimensiones permitió desarrollar una solución alrededor de las condiciones reales de servicio. En lugar de intentar encajar el proceso en una configuración estándar existente, se adaptaron los materiales, la arquitectura y la gestión térmica a la aplicación.
Una arquitectura diseñada para el servicio térmico
EFSVALVES desarrolló el conjunto a partir de una plataforma de PSV de gran capacidad y la adaptó al servicio previsto. Entre los principales materiales seleccionados se encontraban:
| Componente | Material | Función en la configuración |
|---|---|---|
| Cuerpo | ASTM A351 CF10M | Envolvente principal seleccionada para las condiciones de servicio del proyecto. |
| Fuelle metálico | Inconel 625 | Elemento de la configuración balanceada sometido a condiciones térmicas y mecánicas exigentes. |
| Resorte | Inconel X-750 | Respuesta mecánica estable dentro de las condiciones térmicas previstas. |
La selección de materiales era solo una parte de la solución. Otro aspecto esencial consistía en controlar la transmisión de calor hacia la zona superior. La arquitectura incorporó un sistema de disipación térmica entre el cuerpo y el conjunto superior para limitar la transferencia hacia componentes cuya respuesta mecánica debía mantenerse dentro de las condiciones de funcionamiento previstas.
Configuración balanceada con fuelle metálico
Las válvulas incorporaban un fuelle metálico de Inconel 625 dentro de una configuración balanceada seleccionada para las condiciones específicas de la aplicación.
En un servicio de este tipo, la decisión entre una PSV convencional y una PSV balanceada con fuelle no debe basarse en un único parámetro. La contrapresión, el sistema de descarga, la temperatura, el fluido y el comportamiento requerido deben estudiarse conjuntamente. Los criterios detallados de dimensionamiento y selección pertenecen a la ingeniería confidencial del proyecto.
API 526 y ASME Sección VIII como base de diseño
El diseño tomó como referencia los principios aplicables de API 526 y ASME Sección VIII, junto con los requisitos particulares establecidos por el cliente. Esta distinción es importante en equipos especiales: las normas proporcionan una base para configurar las válvulas de seguridad, pero las condiciones reales de proceso pueden exigir soluciones que deben evaluarse de manera específica.
En este caso, temperatura, capacidad, materiales, contrapresión, configuración balanceada y protección térmica se analizaron como partes de un mismo problema de ingeniería.
Dos PSV operativas y una tercera de reserva
La solución final contempló dos PSV para operación en paralelo y una unidad adicional como reserva, todas ellas bajo una configuración común. La tercera válvula no era simplemente un repuesto: formaba parte de la estrategia de disponibilidad del sistema.
Disponer de una unidad equivalente permite afrontar una eventual intervención o sustitución sin introducir posteriormente una variante distinta en planta, además de simplificar repuestos, procedimientos y mantenimiento.
Fabricación, pruebas y suministro
Las válvulas fueron fabricadas y ensayadas en España dentro del alcance definido para el proyecto. El suministro incluyó trazabilidad de materiales, documentación EN 10204 3.1 y las pruebas e inspecciones correspondientes.
La fabricación del conjunto —incluidos fundición, mecanizado, integración y ensayos— se completó en un plazo aproximado de 20 semanas. En equipos especiales de estas dimensiones, la ejecución industrial forma parte del reto técnico: materiales, fabricación, montaje y validación deben mantener la misma coherencia que el diseño inicial.
Resultado del proyecto
El proceso recibió una solución de protección específicamente adaptada a sus condiciones operativas. La combinación de una temperatura de diseño de 788 °C, gran capacidad, conexiones 10″ × 14″, materiales para servicio severo, configuración balanceada, disipación térmica y una estrategia de dos unidades operativas más una de reserva dio lugar a una arquitectura muy diferente de la utilizada en un servicio convencional.
En servicios de alta temperatura, una PSV no debe seleccionarse considerando únicamente presión, tamaño y material del cuerpo. Es necesario comprender el comportamiento térmico y mecánico del sistema completo.
Preguntas frecuentes
¿Todos los componentes de una PSV alcanzan la temperatura del gas?
No necesariamente. La temperatura del fluido es un dato de diseño esencial, pero cada zona de la válvula puede experimentar una exposición térmica diferente. Por eso deben analizarse la transmisión de calor, la geometría y las condiciones reales de instalación.
¿Por qué se utilizó una PSV balanceada con fuelle?
La configuración se seleccionó tras evaluar conjuntamente la contrapresión, el sistema de descarga, la temperatura, el fluido y la respuesta requerida. No existe una regla basada en un único parámetro para todas las aplicaciones.
¿Qué función cumple el sistema de disipación térmica?
Limita la transferencia de calor desde el cuerpo hacia el conjunto superior, ayudando a mantener los componentes mecánicos dentro de las condiciones previstas de funcionamiento.
¿Por qué se suministraron tres PSV?
Dos unidades estaban previstas para operar en paralelo y la tercera como reserva equivalente, integrada en la estrategia de disponibilidad y mantenimiento de la instalación.
¿Dos aplicaciones a 788 °C requieren la misma válvula?
No. Además de la temperatura deben evaluarse el fluido, la capacidad de alivio, la presión, la contrapresión, la instalación, los materiales y la filosofía de disponibilidad.
