Le débit massique et le débit volumique décrivent un même fluide en mouvement selon deux points de vue différents. Le premier mesure la masse qui traverse un point par unité de temps ; le second mesure le volume occupé par ce fluide par unité de temps. Cette distinction est essentielle pour les gaz, dont le volume varie avec la pression et la température alors que la masse se conserve.

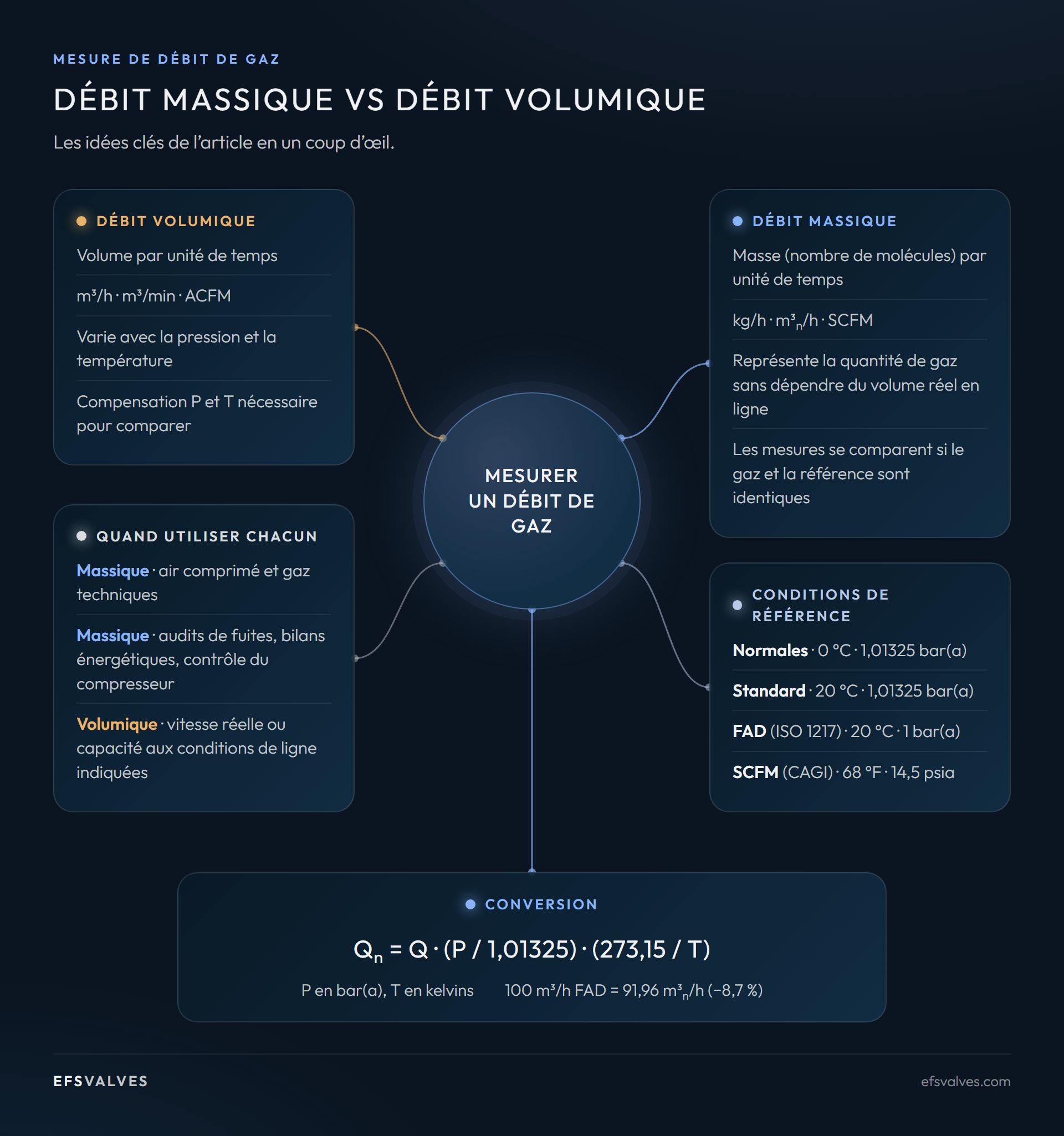

Qu’est-ce que le débit volumique ?
Le débit volumique, généralement noté Q, est le volume de fluide qui traverse une section de conduite par unité de temps. Il est couramment exprimé en m³/h, l/min, ft³/min ou CFM.
Pour les liquides dans des conditions de procédé ordinaires, la masse volumique varie souvent peu et le débit volumique constitue une mesure directe et pratique. Pour les gaz, une même quantité occupe un volume plus faible lorsque la pression augmente et un volume plus grand lorsque la température augmente. Une valeur en m³/h ou CFM est donc incomplète si sa base de pression et de température n’est pas précisée.
Qu’est-ce que le débit massique ?
Le débit massique, noté ṁ, est la masse qui traverse une section par unité de temps. Les unités courantes sont kg/h, kg/s, t/h et lb/h. Comme la masse ne dépend pas de l’espace occupé par le fluide, cette grandeur convient particulièrement aux bilans matière, au dosage, à la mesure de consommation et aux procédés où la quantité livrée doit rester comparable malgré les variations de masse volumique du gaz.
Mesurer la masse ne signifie pas que la pression, la température ou la composition peuvent être ignorées. Ces variables influencent toujours les propriétés du fluide ainsi que l’adéquation, l’étendue de mesure et la précision de la technologie. L’avantage est que la quantité indiquée est une masse et non un volume non corrigé.

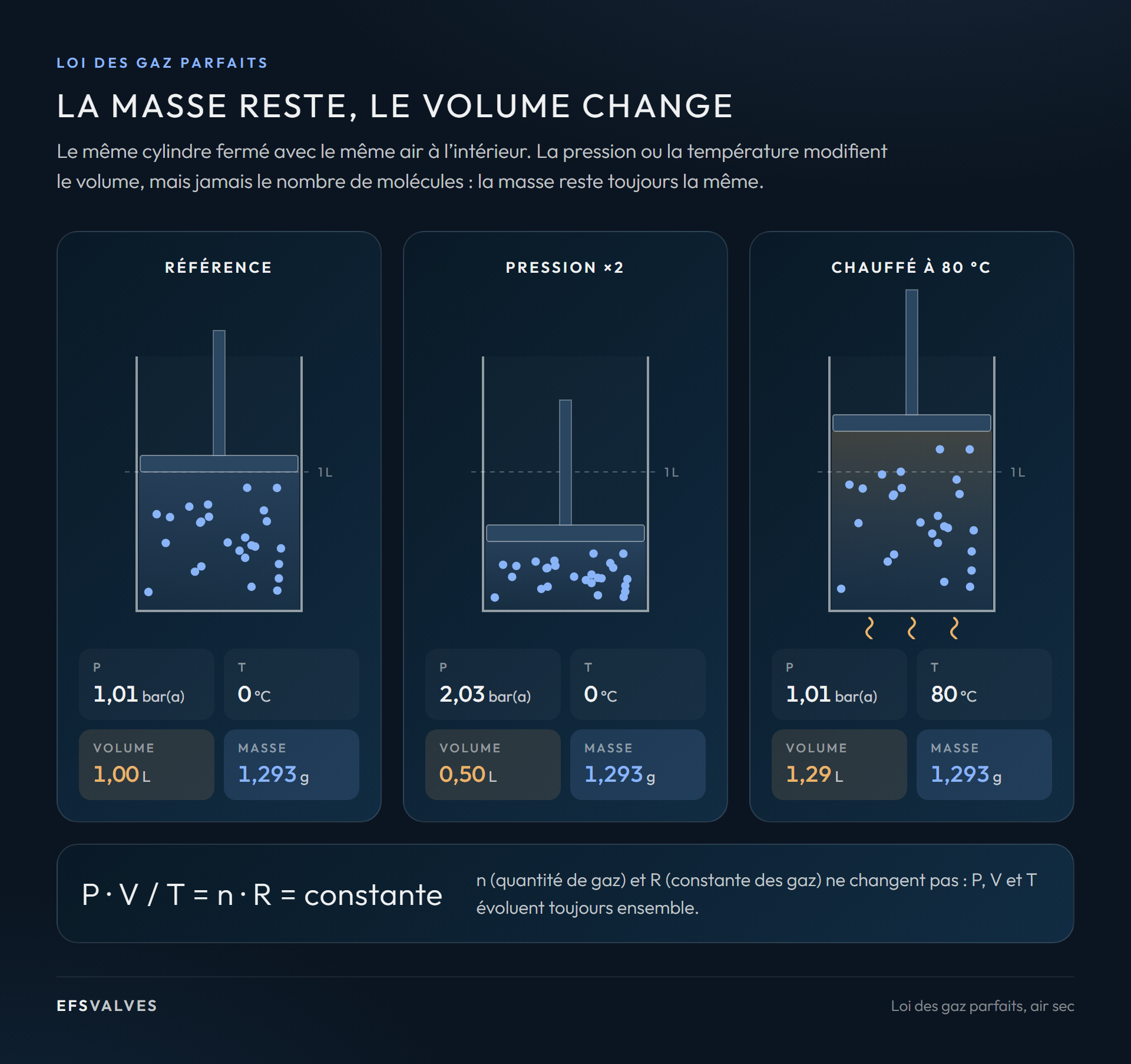

Relation entre masse, volume et masse volumique
La relation fondamentale est :
ṁ = ρ × Q
où ṁ est le débit massique, ρ la masse volumique du fluide dans les conditions considérées et Q le débit volumique. Cette équation montre qu’un volume ne peut pas être converti en masse sans connaître — ou mesurer — la masse volumique.
Pour un gaz, la masse volumique dépend principalement de la pression absolue, de la température absolue et de la composition. Lorsque l’une de ces variables change, la masse contenue dans un mètre cube réel change également.

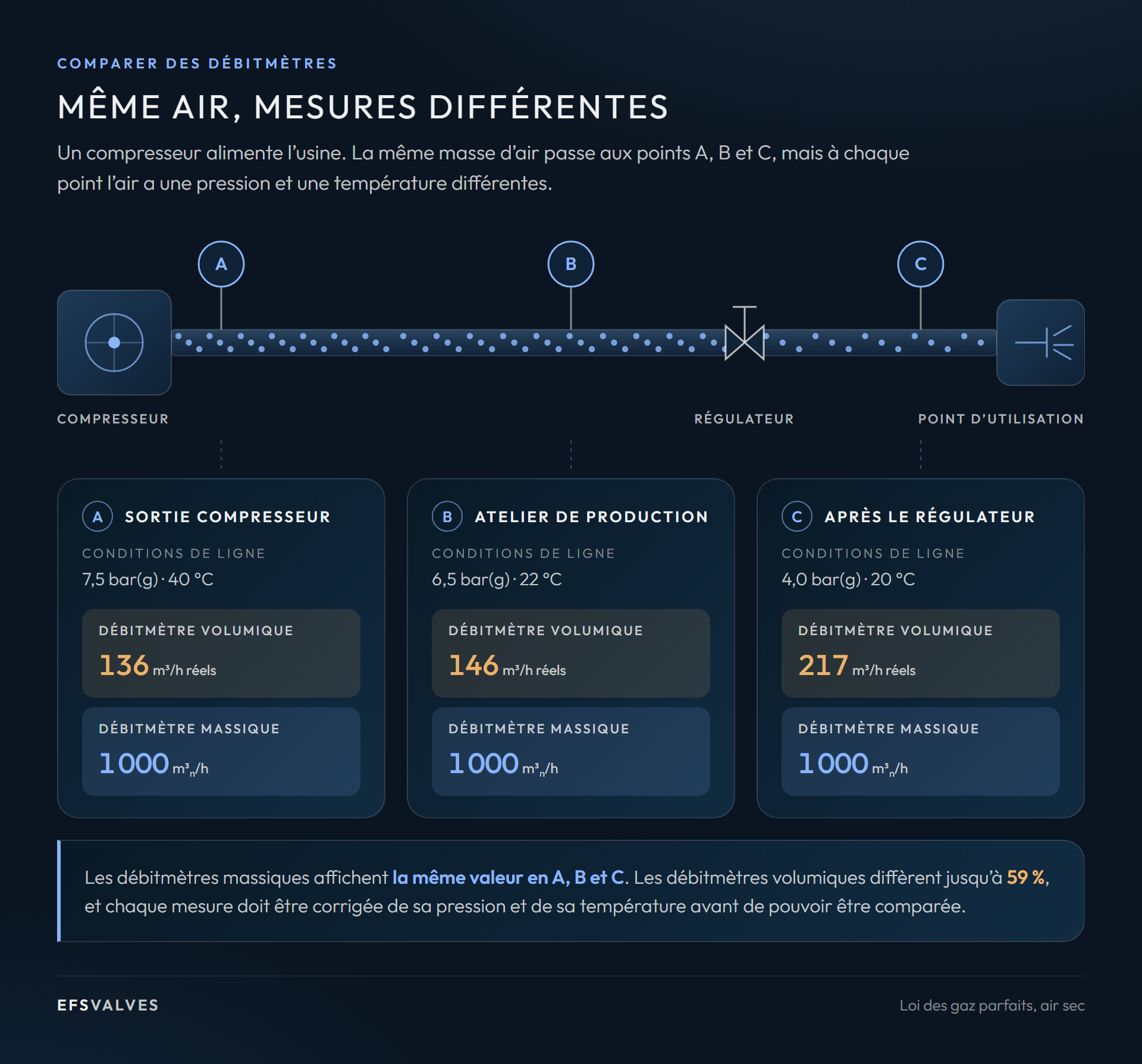

Pourquoi un même gaz peut-il produire des lectures volumiques différentes ?
Considérons la même masse de gaz circulant en deux points d’une installation. Au point de pression élevée, elle est comprimée dans un volume plus petit. Après une détente, le gaz se dilate et occupe davantage de volume. Les valeurs réelles en m³/h peuvent donc différer alors que le débit massique reste identique.
Il ne s’agit pas d’une contradiction de mesure : chaque instrument décrit le volume dans ses conditions locales. Une comparaison valable exige la même composition de gaz et la même base de pression et de température, ou une conversion vers une condition de référence commune.

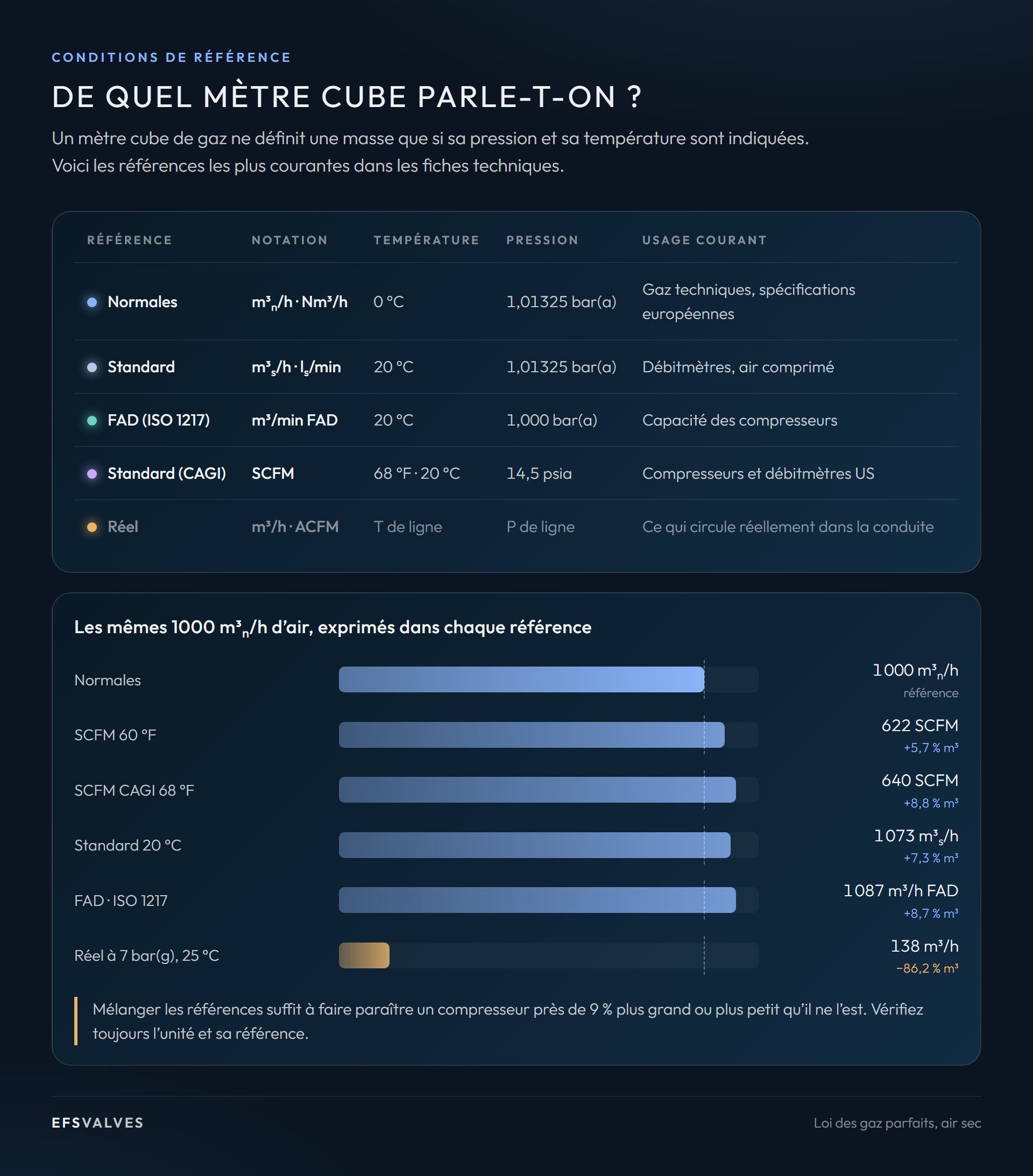

Débit volumique réel, normal et standard
Le débit volumique réel correspond au volume à la pression et à la température effectives du point de mesure. Il est utile pour la vitesse dans la conduite, les pertes de charge et les vérifications de capacité locale.
Le débit volumique normal ou standard est une grandeur liée à la masse, exprimée comme le volume que le gaz occuperait à une pression et une température de référence. Les unités Nm³/h, Sm³/h, SCFM ou FAD ne sont sans ambiguïté que si les conditions exactes et la base du gaz sont indiquées.
Parmi les conventions courantes figurent Normal à 0 °C et 1,01325 bar(a), Standard à 20 °C et 1,01325 bar(a), le débit d’air libre FAD à 20 °C et 1,000 bar(a), et la référence CAGI pour l’air comprimé à 68 °F et 14,5 psia. Un cahier des charges peut retenir d’autres valeurs : l’appellation ne doit donc jamais remplacer la température et la pression absolue exactes.
Comment convertir un débit de gaz
Pour un gaz sec avec l’approximation du gaz parfait, le débit volumique réel peut être converti en volume de référence par :
Qréf = Qréel × (Préelle / Préf) × (Tréf / Tréelle)
La pression doit être absolue et la température exprimée en kelvins ou sur une autre échelle absolue. Pour une meilleure précision ou dans des conditions non idéales, le rapport des facteurs de compressibilité doit aussi être inclus :
Qréf = Qréel × (Préelle / Préf) × (Tréf / Tréelle) × (Zréf / Zréel)
À titre d’exemple entre références, 100 m³/h exprimés en FAD à 20 °C et 1,000 bar(a) correspondent à environ 91,96 Nm³/h à 0 °C et 1,01325 bar(a), pour le même gaz sec idéal. La conversion modifie la valeur volumique, pas la quantité de gaz.

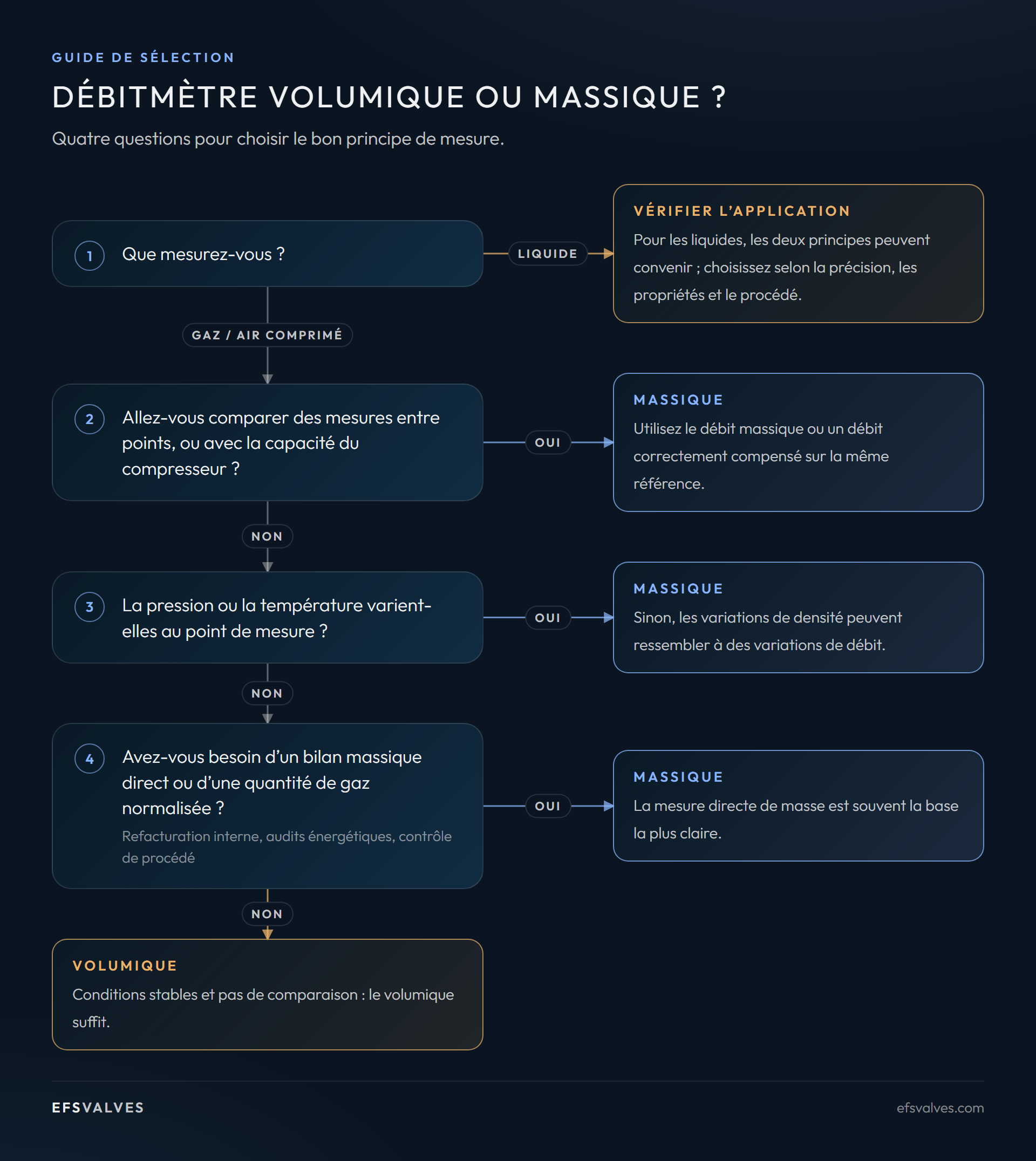

Quelle grandeur de débit choisir ?
Le choix doit partir de l’objectif d’ingénierie :
- Utiliser le débit massique pour les bilans matière, le dosage, la consommation ou le transfert lorsque la quantité de matière est déterminante.
- Utiliser le débit volumique réel pour la vitesse, la capacité locale et les pertes de charge dans des conditions de fonctionnement connues.
- Utiliser le débit normal ou standard pour comparer des quantités de gaz sur une même référence déclarée.
La technologie de l’instrument constitue une décision distincte. Il faut examiner la phase et la composition du fluide, les débits minimum et maximum, la pression, la température, l’étendue de mesure, la précision, la perte de charge, le profil d’installation et la maintenance. Les principes massiques comme volumiques peuvent convenir aux liquides et aux gaz lorsqu’ils sont correctement sélectionnés.
Informations à indiquer dans une fiche technique ou une RFQ
- Composition et phase du gaz ou du liquide.
- Grandeur requise : débit massique, volume réel ou volume de référence.
- Débits minimum, normal et maximum.
- Pression et température de service et de calcul.
- Température et pression absolue exactes de référence pour Nm³/h, Sm³/h, SCFM ou FAD.
- Précision, étendue de mesure, raccordement et contraintes d’installation.
Lorsque la grandeur, les unités et les conditions de référence sont indiquées explicitement, les valeurs deviennent comparables et le risque de sélectionner ou de dimensionner un équipement à partir de données incompatibles diminue fortement.
