Une usine agroalimentaire européenne devait réduire l’impact acoustique d’une décharge atmosphérique de vapeur, tout en conservant intacte la fonction de sécurité du système. L’objectif était de passer d’environ 110 dBA à moins de 65 dBA à 10 mètres.
Résumé du cas
Lorsqu’une soupape de sûreté décharge de la vapeur à l’atmosphère, la priorité reste la protection contre la surpression. Mais une décharge de vapeur à fort débit peut également générer des niveaux sonores très élevés, surtout dans un environnement industriel soumis à des limites acoustiques strictes.
Dans ce projet, le défi ne consistait pas seulement à réduire le bruit. La solution devait aussi préserver la capacité de décharge requise, maîtriser la contre-pression et respecter le niveau sonore défini par le client.
| Paramètre | Donnée du projet |
|---|---|
| Application | Décharge atmosphérique de vapeur |
| Industrie | Usine agroalimentaire |
| Fluide | Vapeur industrielle saturée |
| Pression de service | 8 barg |
| Température approximative | 175 ºC |
| Débit de décharge | 21 000 kg/h |
| Raccordement d’entrée | DN150 PN16 |
| Installation | Verticale, extérieure |
| Objectif acoustique | Moins de 65 dBA à 10 mètres |
L’équipement fabriqué

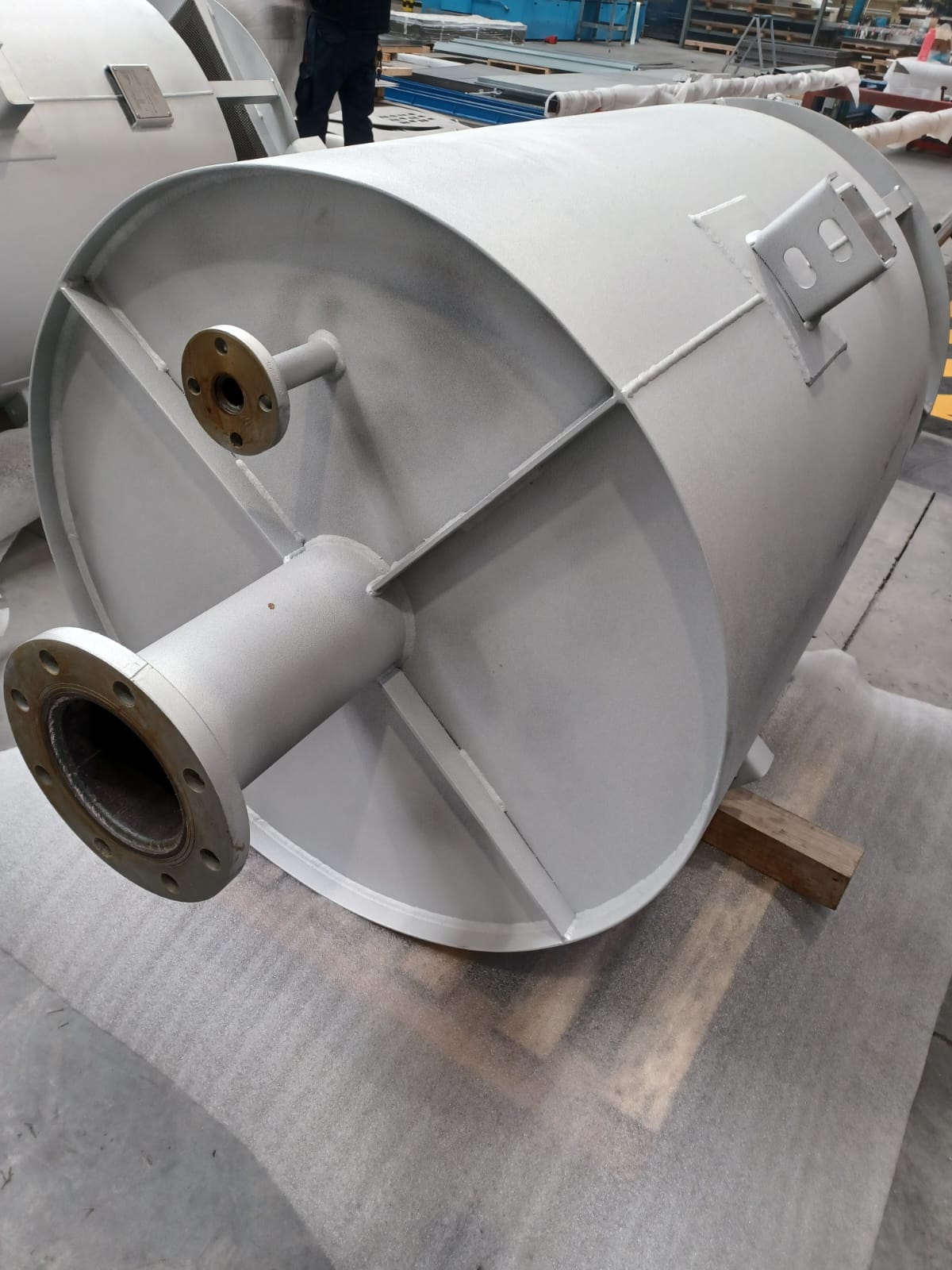

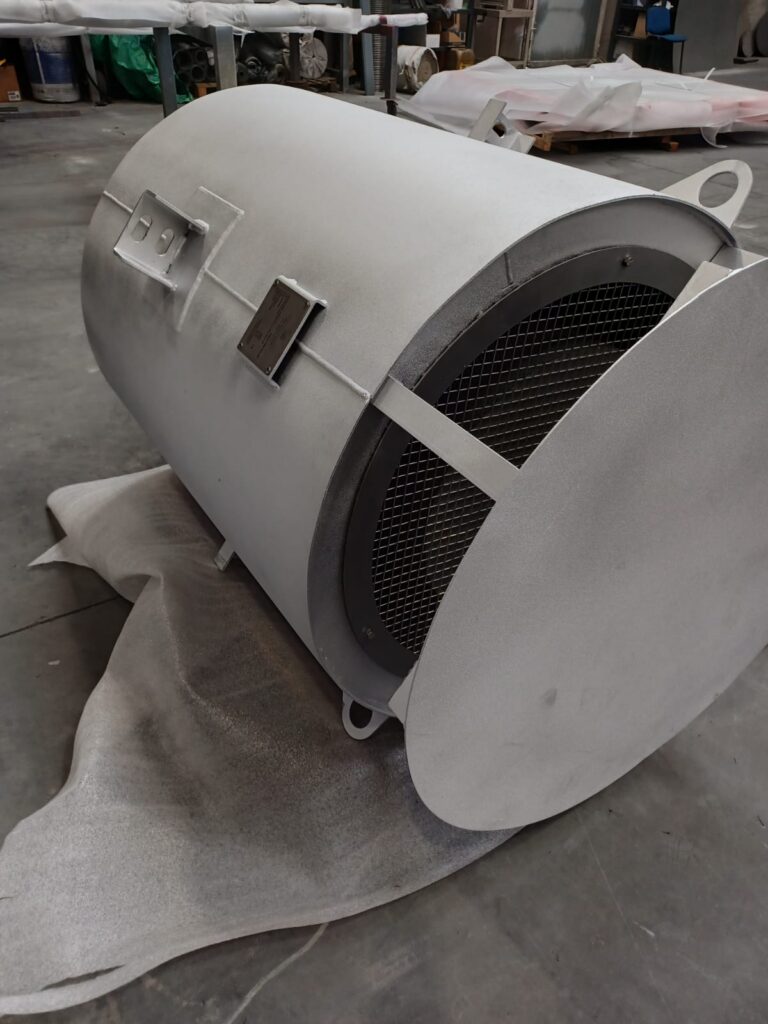

Les images montrent le silencieux fabriqué pour ce projet, photographié en atelier avant expédition. On distingue plusieurs détails importants pour l’installation : bride d’entrée, grille anti-oiseaux en sortie, anneaux de levage, supports de montage, connexion auxiliaire et finition de surface pour service extérieur.
Les points à contrôler
Pour ce type d’application, choisir un silencieux uniquement à partir du diamètre nominal peut conduire à une mauvaise sélection. Deux installations avec le même raccordement peuvent présenter des débits, pressions, limites sonores et conditions de montage très différents.
| Question technique | Pourquoi c’est important |
|---|---|
| Le débit requis peut-il être entièrement déchargé ? | Le silencieux ne doit pas devenir une restriction compromettant la fonction de sécurité. |
| Quelle contre-pression génère-t-il ? | La contre-pression doit être vérifiée par rapport à la soupape de sûreté et à l’installation amont. |
| Quel niveau sonore est exigé ? | L’objectif acoustique doit préciser la distance, les conditions de mesure et l’environnement. |
| Comment sera-t-il installé ? | L’orientation, le supportage, le levage, le drainage et l’emplacement extérieur influencent la conception finale. |
| Comment les condensats sont-ils évacués ? | Le drainage évite les accumulations internes et améliore la fiabilité. |
Solution appliquée
Un silencieux industriel à absorption pour décharge atmosphérique a été retenu, dimensionné en examinant l’ensemble du procédé : fluide, pression, débit, contre-pression admissible, objectif acoustique et conditions d’installation.
- Corps extérieur industriel préparé pour service extérieur.
- Matériau acoustique adapté aux hautes températures.
- Raccordement d’entrée DN150 PN16.
- Raccordement de drainage DN25 pour la gestion des condensats.
- Grille anti-oiseaux en sortie.
- Anneaux de levage et supports d’installation.
- Protection de surface pour environnement extérieur C4-M.
Documentation et qualité
Dans un projet industriel, la performance technique n’est qu’une partie du fournisseur. Le client a aussi besoin d’une solution documentée, traçable et gérée depuis la spécification jusqu’à la livraison finale.
| Document ou contrôle | Rôle dans le projet |
|---|---|
| Fiche technique de l’équipement | Résume les conditions de conception, raccordements, matériaux et données principales. |
| Plans dimensionnels | Facilitent la validation de l’intégration, du supportage, de l’espace disponible et de l’orientation de montage. |
| Rapports de peinture | Documentent la préparation de surface, le système appliqué et la traçabilité du revêtement. |
| Contrôles d’épaisseur | Vérifient la conformité au DFT spécifié. |
| Essais d’adhérence | Confirment la qualité du revêtement lorsque le projet l’exige. |
| Dossier qualité | Regroupe les informations nécessaires à la revue, à l’archivage et à l’audit. |
Pourquoi cette approche compte
La valeur ajoutée ne consiste pas seulement à livrer un équipement. Elle consiste à comprendre le vrai problème : réduire le bruit sans réduire la sécurité, maîtriser la contre-pression, garantir la capacité de décharge, anticiper l’installation extérieure et fournir une documentation cohérente pour l’ingénierie, les achats, la qualité, la maintenance et l’exploitation.
Chez EFSVALVES, nous traitons ce type de fourniture comme un petit projet technique. Nous examinons l’application, la documentation, l’intégration de l’équipement et les points critiques avant de valider la solution.
