Ce retour d’expérience est présenté sous une forme anonymisée. Le client, le site, sa localisation exacte et les conditions détaillées du procédé ne sont pas divulgués.
Une application pharmaceutique en Europe du Nord nécessitait une soupape pression-dépression capable de fonctionner entre –50 mbar de dépression et +400 mbar de pression. L’équipement devait également résister à des vapeurs chimiquement agressives et s’adapter à une implantation de tuyauterie particulière.
Il ne s’agissait donc pas de sélectionner une soupape standard. La protection contre la surpression et la dépression, la compatibilité des matériaux et la géométrie d’installation devaient être conçues comme une configuration unique.
Lorsqu’une construction standard ne suffit pas
Les équipements de protection basse pression et dépression utilisés dans les procédés pharmaceutiques et chimiques peuvent être exposés à des vapeurs qui imposent davantage qu’une construction conventionnelle en acier au carbone peint. Réaliser l’ensemble dans un alliage fortement allié constituait une possibilité, mais ce n’était pas la seule solution techniquement pertinente pour ce service.
La stratégie retenue conservait un corps métallique robuste, employait des composants internes en acier inoxydable aux endroits nécessaires et protégeait par PTFE les surfaces exposées au fluide de procédé. La configuration a été étudiée comme un système complet, et non comme un simple revêtement pris isolément.
Protection indépendante contre la surpression et la dépression
La plage de fonctionnement requise s’étendait de part et d’autre de la pression atmosphérique. La soupape intégrait donc deux principes de fonctionnement indépendants dans un même ensemble.
| Fonction de protection | Principe de fonctionnement | Tarage du projet |
|---|---|---|
| Admission sous dépression | Section commandée par contrepoids | –50 mbar |
| Décharge de pression | Section chargée par ressort | +400 mbar |
La séparation des mécanismes permettait de régler chaque fonction selon son propre seuil, tout en conservant les deux protections dans une seule soupape. L’équipement pouvait admettre du gaz lorsque le système protégé atteignait une dépression excessive et évacuer les vapeurs lorsque la pression positive atteignait le tarage spécifié.
Adaptation de l’entrée de dépression à l’installation
L’installation imposait également une contrainte géométrique au niveau du raccordement de dépression. Un coude d’entrée à bride réalisé sur mesure a été intégré à l’orifice afin d’aligner la soupape sur la tuyauterie prévue sans compromettre le fonctionnement de la section à contrepoids.
Ce coude n’a pas été considéré comme un accessoire indépendant à résoudre sur chantier. Il faisait partie de l’ensemble fourni et a été inclus dans les contrôles dimensionnels et visuels réalisés avant livraison.
Le revêtement PTFE dans la stratégie des matériaux
La résistance aux vapeurs chimiquement agressives n’impose pas nécessairement de fabriquer tous les composants dans un alliage spécial. Lorsque le fluide, la température, la pression et les limites du revêtement le permettent, le PTFE peut constituer une barrière supplémentaire entre l’équipement métallique et le milieu de procédé.
Dans cette application, le revêtement PTFE complétait la construction métallique et les composants internes en acier inoxydable sélectionnés. L’objectif était d’équilibrer résistance chimique, intégrité mécanique et contraintes pratiques de l’installation pharmaceutique.
La solution doit toujours être validée pour le service concerné. Il convient de vérifier la composition et la concentration des vapeurs, les températures de fonctionnement et de nettoyage, les cycles de pression, la préparation des surfaces et les critères d’inspection.
Une configuration spécifique au projet

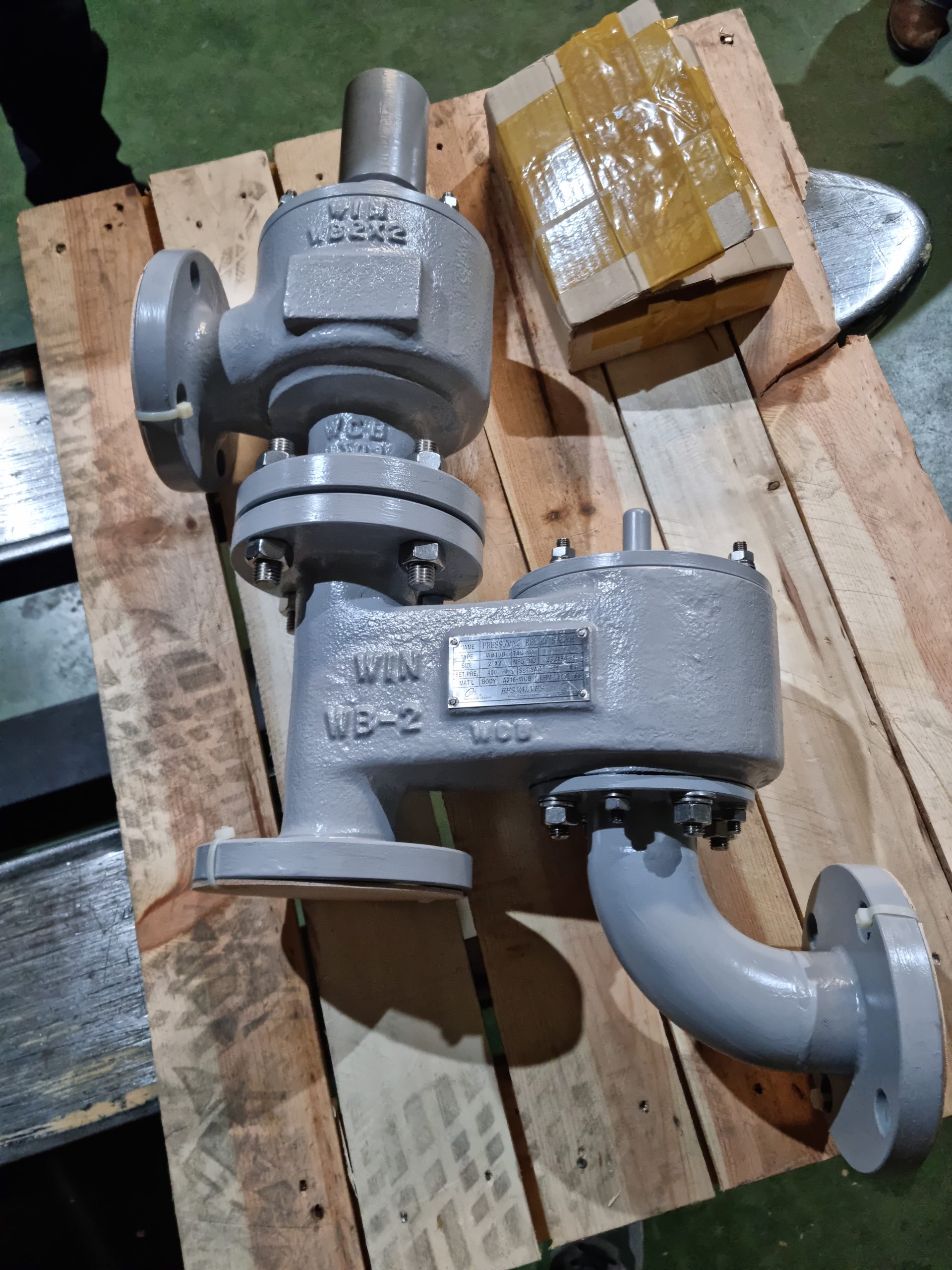

L’équipement final a été fabriqué comme une configuration dédiée, et non comme un agencement standard repris sans modification d’un catalogue. L’ensemble comprenait :
- la protection contre la surpression et la dépression dans une seule soupape ;
- des mécanismes indépendants à ressort et à contrepoids ;
- des surfaces exposées au procédé revêtues de PTFE ;
- des composants internes sélectionnés en acier inoxydable ;
- un coude d’entrée de dépression à bride réalisé sur mesure ;
- une géométrie de raccordement propre au projet.
La fabrication et les contrôles qualité ont été achevés avant expédition, avec notamment la vérification dimensionnelle de l’ensemble monté et l’inspection visuelle des surfaces revêtues. Cette démarche limitait le risque de découvrir une incompatibilité seulement après l’arrivée de l’équipement sur site.
Enseignement technique
Les applications pression-dépression en présence de vapeurs corrosives exigent d’étudier ensemble la fonction de la soupape, les matériaux et la géométrie d’installation. Selon le service, la solution appropriée peut reposer sur l’acier inoxydable, un alliage spécial, un équipement revêtu de fluoropolymère ou une soupape métallique protégée par un revêtement adapté.
La bonne solution est la configuration qui répond en toute sécurité aux conditions réelles de pression, de dépression, de chimie, de mécanique et d’installation.
Questions fréquentes
Contre quels risques une soupape pression-dépression protège-t-elle ?
Elle protège un réservoir, une cuve ou un réseau d’évents basse pression contre une surpression dommageable et une dépression excessive, en évacuant les vapeurs ou en admettant du gaz à des seuils contrôlés.
Pourquoi utiliser des mécanismes distincts pour la pression et la dépression ?
Des mécanismes indépendants permettent de régler et de contrôler séparément les seuils de pression et de dépression, tout en conservant les deux fonctions dans un ensemble unique.
Un revêtement PTFE peut-il remplacer un corps en alliage spécial ?
Dans certains services, il peut contribuer à une stratégie de matériaux efficace, mais il ne constitue pas une solution universelle. Son adéquation dépend du fluide, de sa concentration, de la température, de la pression, du régime de nettoyage, de la conception du revêtement et des critères d’inspection.
Pourquoi un coude à bride sur mesure a-t-il été utilisé sur l’entrée de dépression ?
La tuyauterie existante imposait une autre orientation d’entrée. L’intégration du coude dans l’ensemble fourni a permis d’obtenir la géométrie requise sans altérer le fonctionnement de la section de dépression.
Quelles données faut-il fournir pour configurer une soupape pression-dépression ?
La sélection nécessite les tarages pression et dépression, les débits d’évacuation et d’admission, la composition des vapeurs, les températures de fonctionnement et de nettoyage, la surpression et la dépression admissibles, les matériaux, les raccordements, l’orientation ainsi que les exigences de revêtement et de documentation.
Solution EFSVALVES associée
La configuration du projet relève du même domaine d’application que la soupape pression-dépression en ligne EFB15. La plateforme EFB15 actuelle protège les tuyauteries basse pression, les lignes de récupération de vapeurs et les collecteurs d’évents, avec des matériaux, un mécanisme de charge, un revêtement et une géométrie adaptés à chaque service.
